Датчик разряжения, обрезаны пики

Помощь начинающим диагностам.

Датчик разряжения, обрезаны пики

Сообщение George_l » 23 мар 2018, 01:57

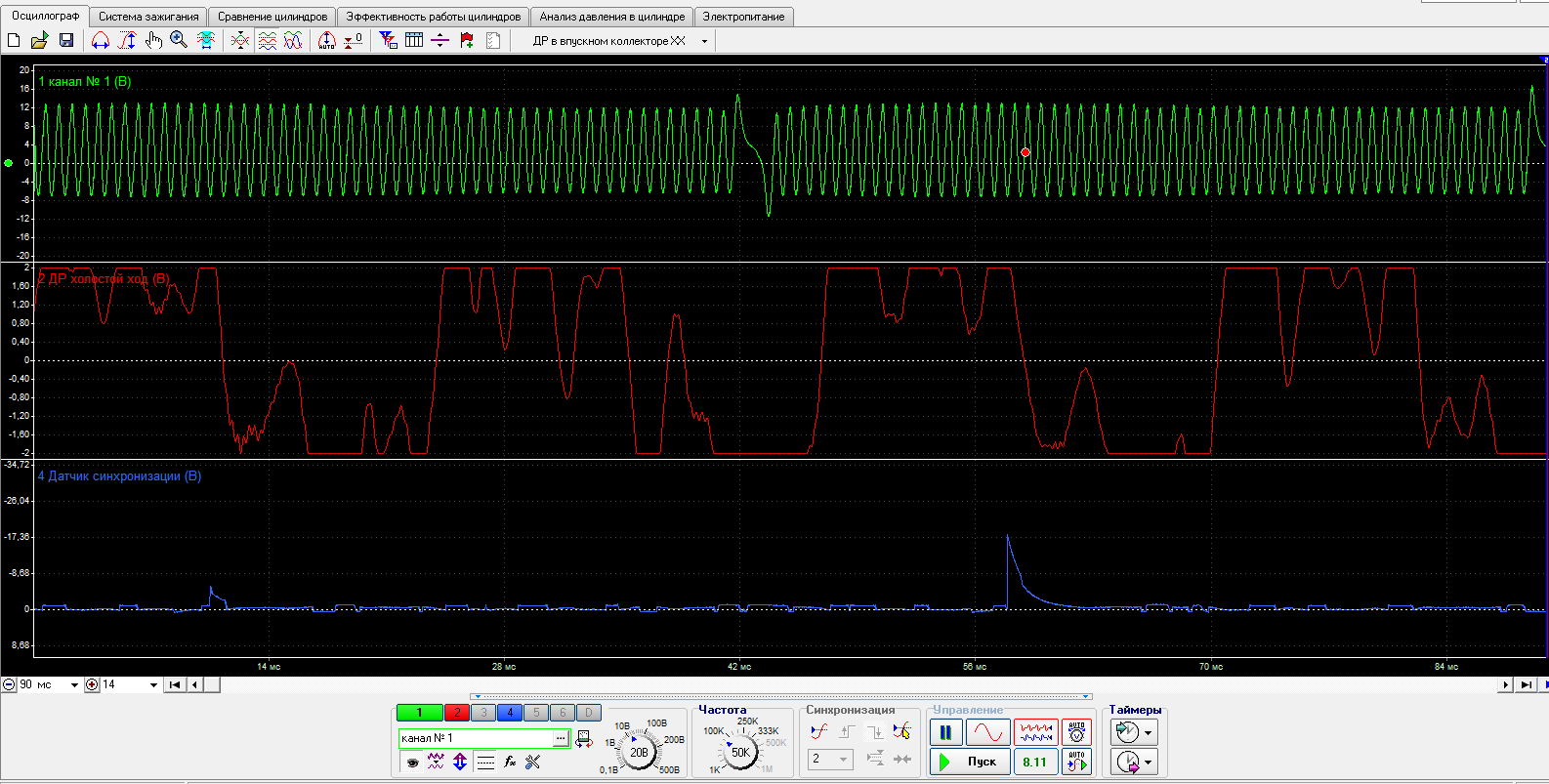

Впервые снял осциллограмму ДР на холостом ходу, Газель, ЗМЗ 405, подскажите, почему обрезана осциллограмма датчика разряжения, только диапазон от -2В до +2В?
Вложения
George_l

Сообщения: 52
Зарегистрирован: 23 авг 2017, 01:10

Re: Датчик разряжения, обрезаны пики

Сообщение Alex_42 » 23 мар 2018, 02:05

Настройки, последние используете? Пробовали перезапускать запись?
Alex_42

Сообщения: 3216
Зарегистрирован: 20 авг 2010, 16:47
Откуда: г.Анжеро-Судженск, Кемеровская обл.

Re: Датчик разряжения, обрезаны пики

Сообщение George_l » 23 мар 2018, 03:03

Alex_42 писал(а):Настройки, последние используете? Пробовали перезапускать запись?

Вопросом с настройками пока не заморачивался, вроде с начала осени прошлого года ничего нового не появлялось, скачал тогда версию 1.8, пользуюсь настройками, которые были по умолчанию. Осциллограмму снимал два раза, результат тот же. До этого снял осциллку ДР на прокрутке стартером, снялась нормально, но там амплитуда была в пределах +-1В.
George_l

Сообщения: 52
Зарегистрирован: 23 авг 2017, 01:10

Re: Датчик разряжения, обрезаны пики

Сообщение Лександрыч » 23 мар 2018, 05:33

Пользуюсь простеньким делителем в таких случаях. Спаял пару 1:2 и 1:4.
Лександрыч

Сообщения: 56
Зарегистрирован: 17 дек 2016, 04:48
Откуда: г. Казань

Re: Датчик разряжения, обрезаны пики

Сообщение нач.диагност » 23 мар 2018, 08:26

протяните массу с акб авто на корпус диамаг 2
нач.диагност

Сообщения: 44
Зарегистрирован: 15 фев 2017, 02:55

Re: Датчик разряжения, обрезаны пики

Сообщение Alex_42 » 23 мар 2018, 12:23

George_l писал(а):
Alex_42 писал(а):Настройки, последние используете? Пробовали перезапускать запись?

Вопросом с настройками пока не заморачивался, вроде с начала осени прошлого года ничего нового не появлялось, скачал тогда версию 1.8, пользуюсь настройками, которые были по умолчанию. Осциллограмму снимал два раза, результат тот же. До этого снял осциллку ДР на прокрутке стартером, снялась нормально, но там амплитуда была в пределах +-1В.

Попробуйте заново настройки с форума скачать. Там, автоматом диапазоны устанавливаются.
Alex_42

Сообщения: 3216
Зарегистрирован: 20 авг 2010, 16:47
Откуда: г.Анжеро-Судженск, Кемеровская обл.

Re: Датчик разряжения, обрезаны пики

Сообщение Alex_42 » 23 мар 2018, 12:25

Лександрыч писал(а):Пользуюсь простеньким делителем в таких случаях. Спаял пару 1:2 и 1:4.

Не надо никаких делителей, если конечно, напрямую не будете вторичку зажигания снимать. Входной диапазон прибора - +/-500 В. Настраивайте, под что угодно.
Alex_42

Сообщения: 3216
Зарегистрирован: 20 авг 2010, 16:47
Откуда: г.Анжеро-Судженск, Кемеровская обл.

Re: Датчик разряжения, обрезаны пики

Сообщение Jew » 23 мар 2018, 19:18

В настройках канала датчика разряжения поставьте в автонастройках галочку на авто.
Jew

Сообщения: 15
Зарегистрирован: 12 дек 2017, 00:54
Откуда: Донецк

Re: Датчик разряжения, обрезаны пики

Сообщение George_l » 23 мар 2018, 22:42

Всем спасибо за помощь, действительно, галочки на авто не стояло, расслабился с этим прибором, привык, что везде на авто установлено и думать не надо)))
George_l

Сообщения: 52
Зарегистрирован: 23 авг 2017, 01:10

Re: Датчик разряжения, обрезаны пики

Сообщение Alex_42 » 23 мар 2018, 22:55

George_l писал(а):Всем спасибо за помощь, действительно, галочки на авто не стояло, расслабился с этим прибором, привык, что везде на авто установлено и думать не надо)))

В последних настройках все уже установлено. Скачайте с форума.
Alex_42

Сообщения: 3216
Зарегистрирован: 20 авг 2010, 16:47
Откуда: г.Анжеро-Судженск, Кемеровская обл.
