nexia мой первый кролик)

Сообщение piligrim2000 » 13 апр 2018, 03:45

добрый день, мотортестер юзаю впервые и много не поняток.
как подопытную загнал нексию 2009г 1.5 8клапанная без катализатора, в авто есть неприятное подергивание на хх такие рывки, с такими рывками помню так и не справился на ваз 2113 2011г с электронным дросселем, по логике это мелкие пропуски в цилиндрах и может они на бюджетных авто из за плохо настроенного выхлопа с завода часто присутствуют, но все же хотелось бы это победить)
конечно последовательность правильной диагностики не выполнил, не поверил давление бензанасоса с начала хотел мотор тестер прицепить быстрее, ниже скину разные скрины что успел глянуть.
Вложения
др хх 1.1.png
др хх 1.1.png (49.97 Кб) Просмотров: 1101
др хх 1.png
др хх 1.png (40.48 Кб) Просмотров: 1101
piligrim2000

Сообщения: 49
Зарегистрирован: 05 апр 2018, 06:42

Re: nexia мой первый кролик)

Сообщение piligrim2000 » 13 апр 2018, 03:49

так как осцилограма отличалась от тех которые видел в сети я включил инверсию и получил более понятный вид, но вместо правильных пиков получил нечто не понятное,ниже скину скрины, можете прокоментировать что не так?
Вложения
др хх инверсия 1.1.png
др хх инверсия 1.1.png (50.97 Кб) Просмотров: 1098
др хх инверсия 1.png
др хх инверсия 1.png (41.23 Кб) Просмотров: 1098
piligrim2000

Сообщения: 49
Зарегистрирован: 05 апр 2018, 06:42

Re: nexia мой первый кролик)

Сообщение piligrim2000 » 13 апр 2018, 03:58

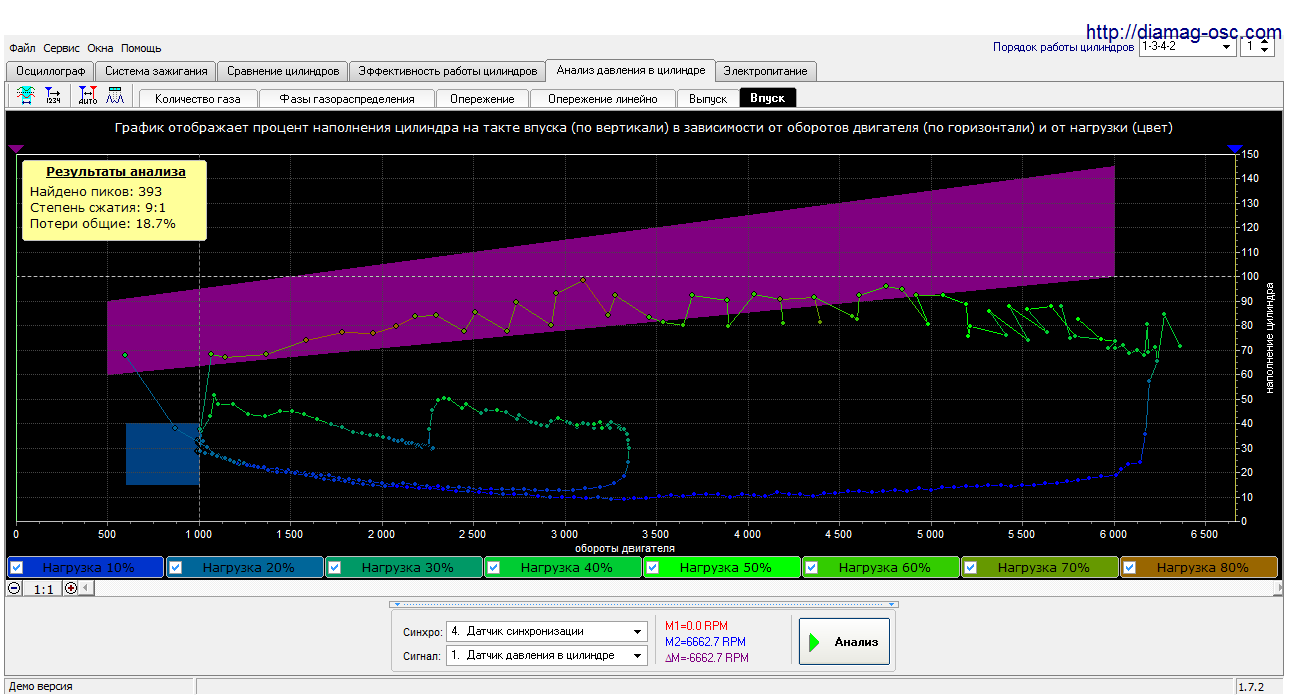

а это данные с датчика давления первого цилиндра, ну тут вроде все красиво не считая впуска, хотя может это допустимо.
Вложения
дд 1.3.png
дд 1.3.png (44.71 Кб) Просмотров: 1098
дд 1.2.png
дд 1.2.png (38.24 Кб) Просмотров: 1098
дд 1.1.png
дд 1.1.png (37.36 Кб) Просмотров: 1098
дд 1.png
дд 1.png (46.53 Кб) Просмотров: 1098
piligrim2000

Сообщения: 49
Зарегистрирован: 05 апр 2018, 06:42

Re: nexia мой первый кролик)

Сообщение piligrim2000 » 13 апр 2018, 04:06

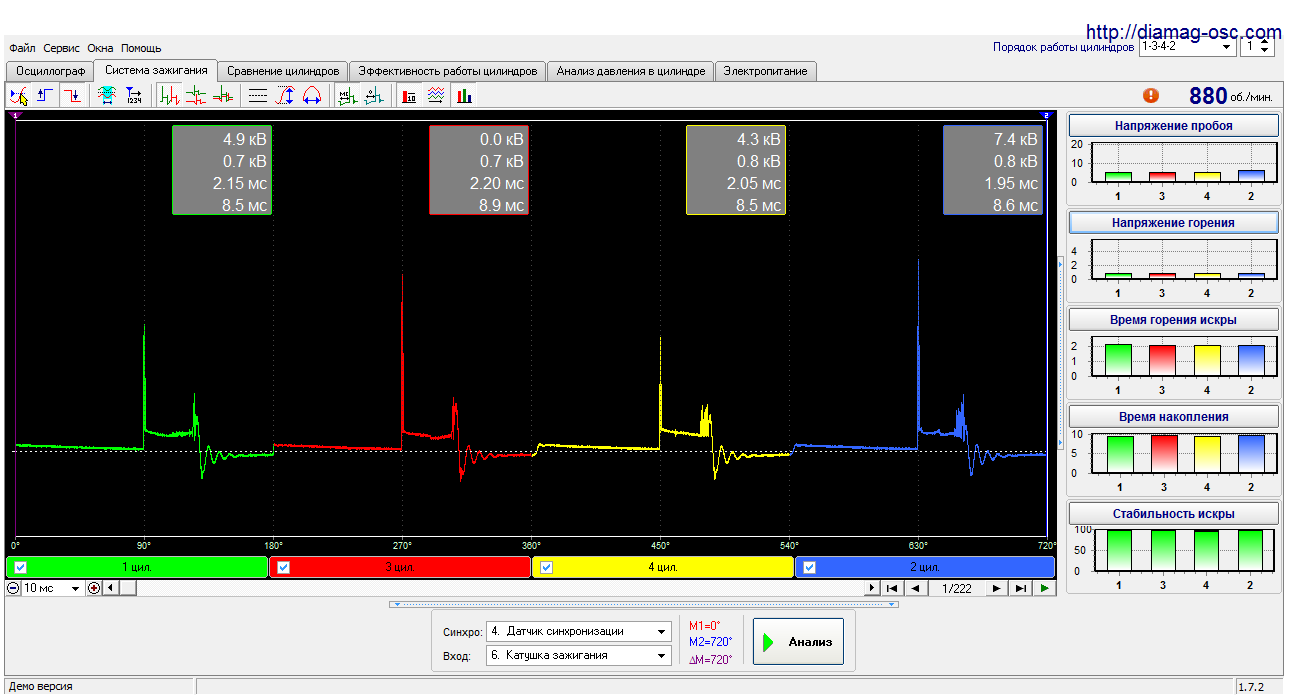

а вот данные с классического зажигания тоже вроде не критично.
Вложения
класическое зажигание 1.png
класическое зажигание 1.png (44.22 Кб) Просмотров: 1097
класическое зажигание.png
класическое зажигание.png (42.98 Кб) Просмотров: 1097
piligrim2000

Сообщения: 49
Зарегистрирован: 05 апр 2018, 06:42

Re: nexia мой первый кролик)

Сообщение piligrim2000 » 13 апр 2018, 04:18

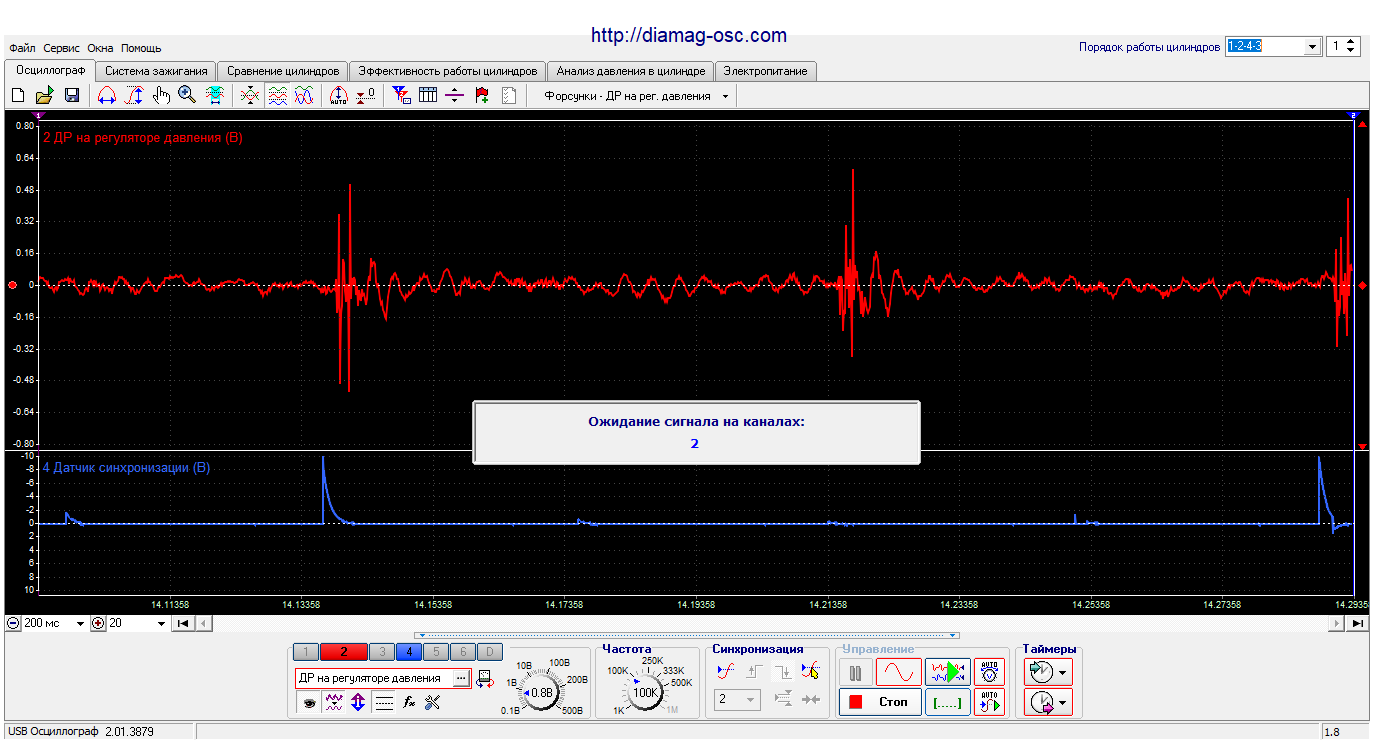

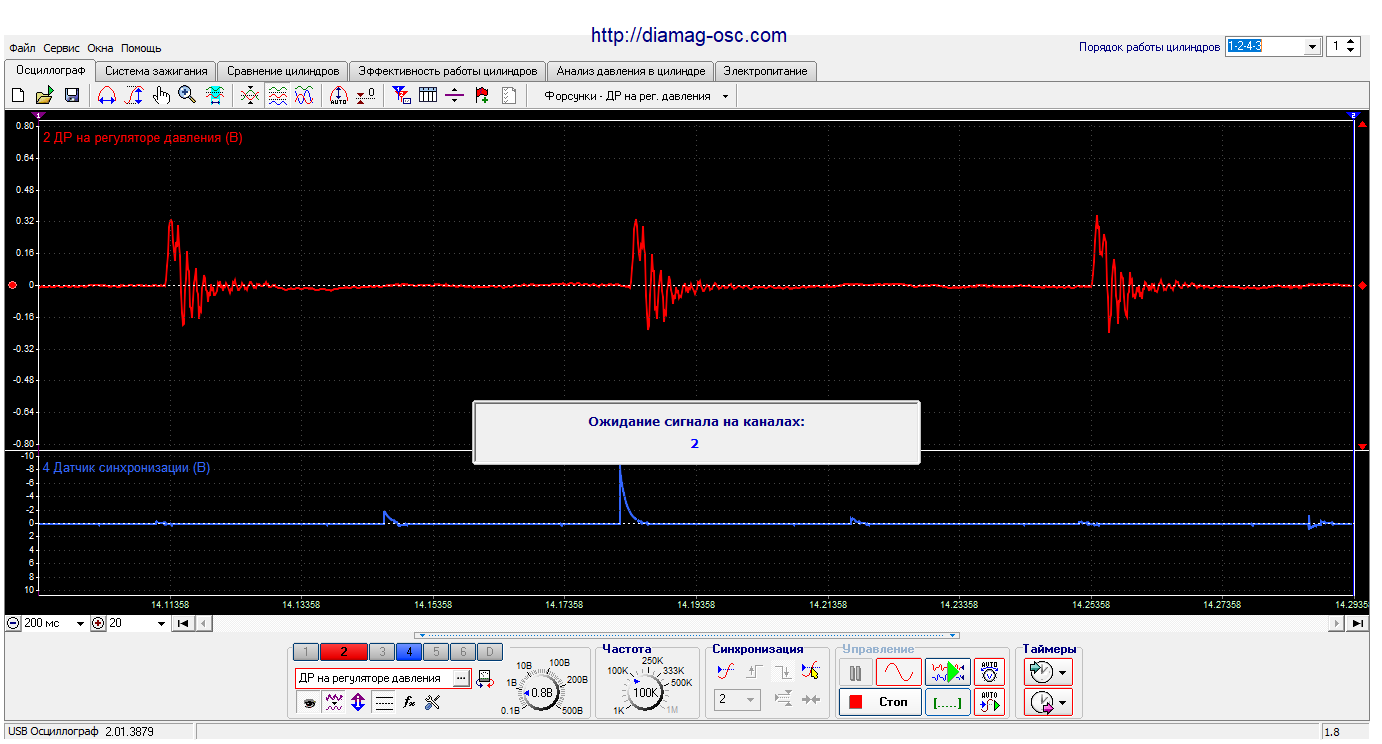

а вот с выбором теста топливная система-форсунки др на рампе, самописец отказался запускаться, ругался что не видит сигнала и замена др на датчик вибрации соответственно и теста не помог, но я провел этот тест выбрав др во впускном коллекторе хх из теста грм.
Вложения
форсунка др.1.png
форсунка др.1.png (41.68 Кб) Просмотров: 1094
форсунка др.png
форсунка др.png (77.54 Кб) Просмотров: 1094
др форсунка дат.вибрации в рампе косяк.png
др форсунка дат.вибрации в рампе косяк.png (64.04 Кб) Просмотров: 1094
др форсунка давления в рампе косяк.png
др форсунка давления в рампе косяк.png (54.66 Кб) Просмотров: 1094
piligrim2000

Сообщения: 49
Зарегистрирован: 05 апр 2018, 06:42

Re: nexia мой первый кролик)

Сообщение Евгений1969 » 13 апр 2018, 04:49

piligrim2000 писал(а):а вот с выбором теста топливная система-форсунки др на рампе, самописец отказался запускаться, ругался что не видит сигнала и замена др на датчик вибрации соответственно и теста не помог, но я провел этот тест выбрав др во впускном коллекторе хх из теста грм.


Маленький совет - пожелание. Если двигатель с обраткой и хотите проверить производительность форсунок через ДР на регуляторе давления топлива - глушите обратку + присоедините китайскую колбу для промывки форсунок + выставите на ней точное давление топлива при ХХ для данного двигателя и тогда может что-то получится для осмысления и анализа. Глуша обратку, мы создаём статическое давления в рампе, без движения жидкости по ней, что очень хорошо сказывается на качество пульсаций в регуляторе давления, что с одной, что с другой стороны мембраны. Я на ЗМЗ-4062.10 пробывал этот способ. Если двигатель работает при обратке - ну всегда 4 форсунка, как ближняя к регулятору больше льёт :lol: ...заглушил обратку + колба - стали лить все одинаково (я заранее знал, что они нормальные)
Альтернатива этому осциллографическому способу - механический способ проверки форсунок на загрязнение. Глушим обратку + колба + точный манометр + генераратор импульсов на форсунку. Колба даст точное постоянное давление в рампе и исключит утечку топлива обратно в насос, если его обратный клапан не держит...ну или набирать давление насосом и пережимать шланг подачи.
Евгений1969

Сообщения: 477
Зарегистрирован: 19 фев 2016, 06:10

Re: nexia мой первый кролик)

Сообщение piligrim2000 » 13 апр 2018, 05:07

:shock: :shock: :shock: НУ это уже не в теме мотор тестера, можно просто чуть больше, а может и столько же телодвижений сделать снять форсунки и проверить на стенде, мне интересно научится делать относительную диагностику не снимая не добавляя ничего за короткое время.
А так за такой способ диагностики спасибо, пригодится)
piligrim2000

Сообщения: 49
Зарегистрирован: 05 апр 2018, 06:42

Re: nexia мой первый кролик)

Сообщение vladimisafrono » 13 апр 2018, 17:26

Файл ДД, ДР прокрутка можно?
Стучитесь в ДВС и он Вам откроется!
vladimisafrono

Сообщения: 445
Зарегистрирован: 10 дек 2014, 19:13
Откуда: Липецк

Re: nexia мой первый кролик)

Сообщение piligrim2000 » 13 апр 2018, 22:46

вот файл дд, прокрутку позже скину
Вложения
999.rar
(1.97 Мб) Скачиваний: 172
piligrim2000

Сообщения: 49
Зарегистрирован: 05 апр 2018, 06:42

Re: nexia мой первый кролик)

Сообщение piligrim2000 » 13 апр 2018, 22:52

файл др прокрутка
piligrim2000

Сообщения: 49
Зарегистрирован: 05 апр 2018, 06:42
