помогите разобраться с аномалией

Помощь начинающим диагностам.

помогите разобраться с аномалией

Сообщение serega-nov » 23 окт 2018, 03:55

Здравствуйте коллеги.

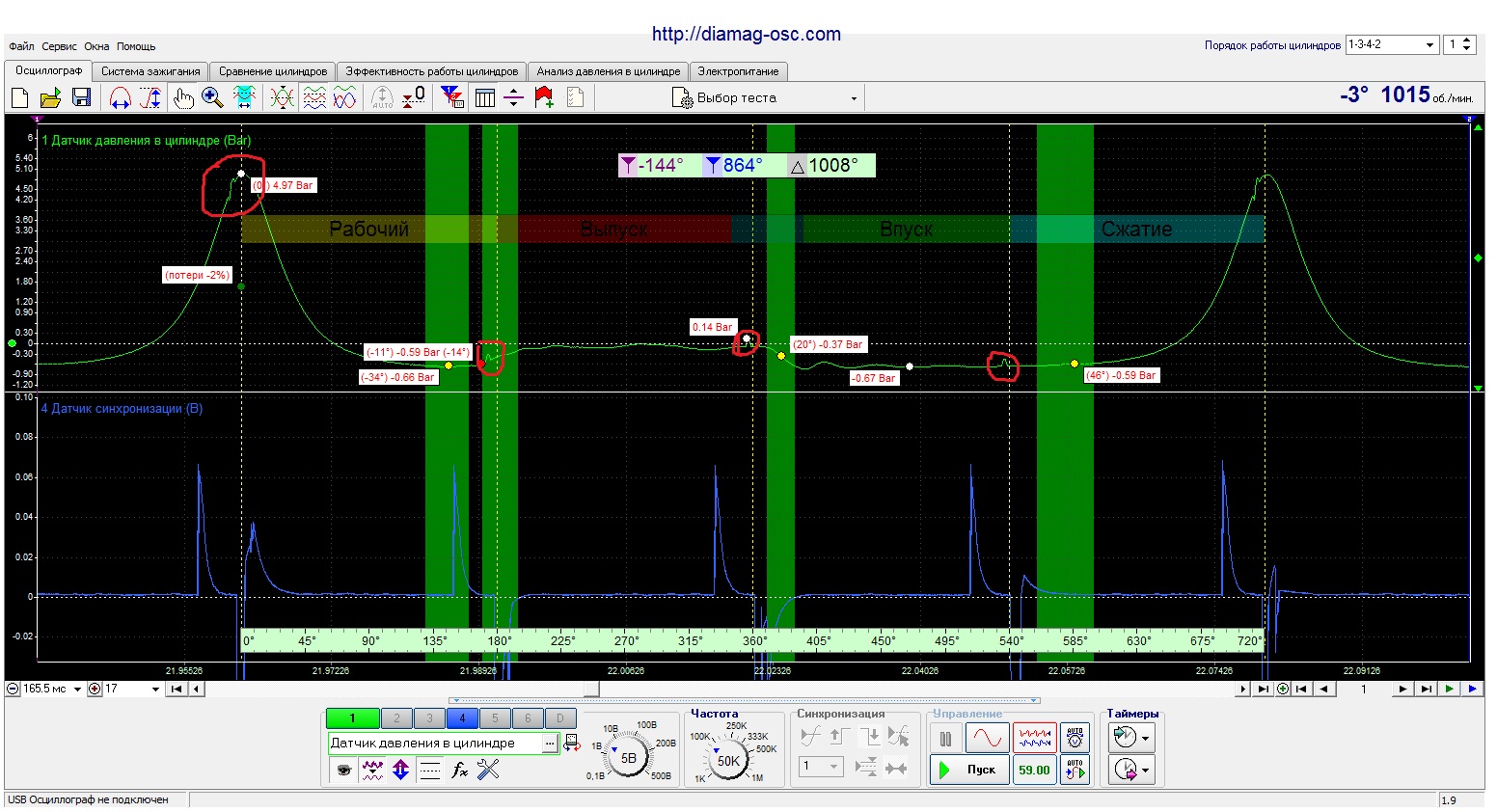

Несколько дней назад пришла машинка на диагностику Опель Вектра а 2.0i 1989года двигатель C20NE. Снял осциллограмму давления в цилиндре и что то не понимаю, что за всплески давления через каждые 180 градусов? Такая картина во всех цилиндрах. Анализ выдал слишком ранний угол опережения зажигания, но с этим все понятно.
Что за всплески давления, или тупо датчик затупил или программа?. Хотя на других машинах все нормально
Вложения
serega-nov

Сообщения: 6
Зарегистрирован: 14 сен 2018, 04:32

Re: помогите разобраться с аномалией

Сообщение sergey-nik » 23 окт 2018, 03:59

Похоже на наводки от зажигания.
sergey-nik

Сообщения: 230
Зарегистрирован: 21 фев 2017, 22:00
Откуда: ЯНАО

Re: помогите разобраться с аномалией

Сообщение АндрейК » 23 окт 2018, 04:36

Сигнал 4-ого канала инвертируйте и все будет понятненько.
Back to K-Jetronic
АндрейК

Сообщения: 391
Зарегистрирован: 31 окт 2017, 17:18
Откуда: Вильнюс

Re: помогите разобраться с аномалией

Сообщение serega-nov » 23 окт 2018, 05:01

Большое спасибо за подсказки.
Неужели в процессе работы цилиндры так давят на друг друга?
И вот еще вопрос, почему на осциллограмме угол стоит -3 градуса, а анализ показывает -30 градусов
serega-nov

Сообщения: 6
Зарегистрирован: 14 сен 2018, 04:32

Re: помогите разобраться с аномалией

Сообщение АндрейК » 23 окт 2018, 05:12

А где посмотреть ваш вопрос?
Back to K-Jetronic
АндрейК

Сообщения: 391
Зарегистрирован: 31 окт 2017, 17:18
Откуда: Вильнюс

Re: помогите разобраться с аномалией

Сообщение serega-nov » 23 окт 2018, 05:25

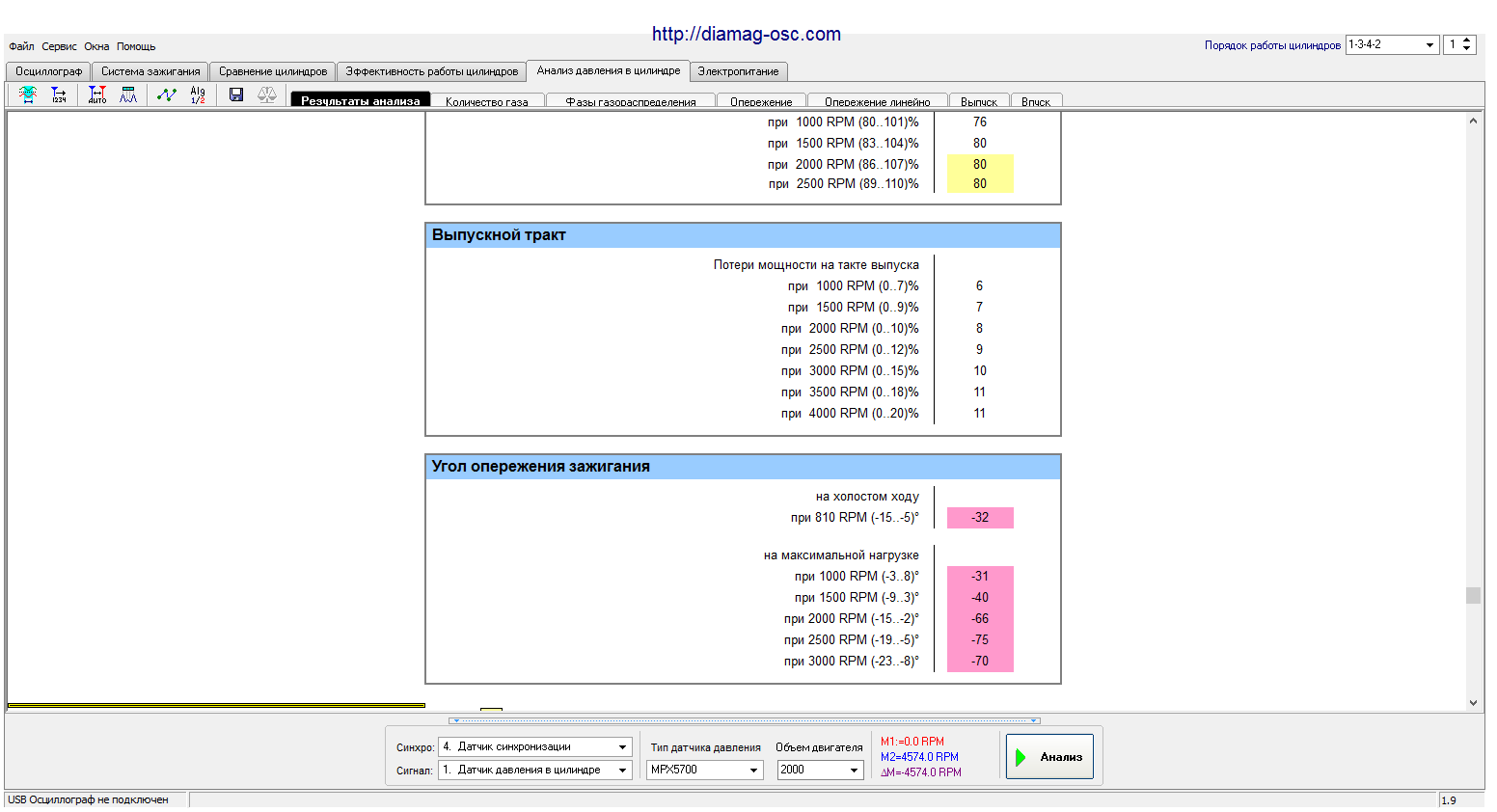

Результат анализа
Вложения
serega-nov

Сообщения: 6
Зарегистрирован: 14 сен 2018, 04:32

Re: помогите разобраться с аномалией

Сообщение serega-nov » 23 окт 2018, 05:30

С фазами вроде норма, а вот угол зажигания в панике.
Вложения
serega-nov

Сообщения: 6
Зарегистрирован: 14 сен 2018, 04:32

Re: помогите разобраться с аномалией

Сообщение АндрейК » 23 окт 2018, 14:03

4 КАРТинки хорошо, а как бы увидеть всю колоду?
Back to K-Jetronic
АндрейК

Сообщения: 391
Зарегистрирован: 31 окт 2017, 17:18
Откуда: Вильнюс

Re: помогите разобраться с аномалией

Сообщение serega-nov » 23 окт 2018, 17:48

Осциллограмму почему то не получается добавить.
Вложения
картинка 8.png
картинка 8.png (59.04 Кб) Просмотров: 1112
картинка 7.png
картинка 7.png (46.67 Кб) Просмотров: 1112
картинка 6.png
картинка 6.png (59.5 Кб) Просмотров: 1112
картинка 5.png
картинка 5.png (42.39 Кб) Просмотров: 1112
serega-nov

Сообщения: 6
Зарегистрирован: 14 сен 2018, 04:32

Re: помогите разобраться с аномалией

Сообщение АндрейК » 23 окт 2018, 17:55

Без этого дальше никуда. Стоп машина - нет бензина.
Back to K-Jetronic
АндрейК

Сообщения: 391
Зарегистрирован: 31 окт 2017, 17:18
Откуда: Вильнюс
