Сообщение Baxa » 04 мар 2019, 07:32

Здравствуйте коллеги.

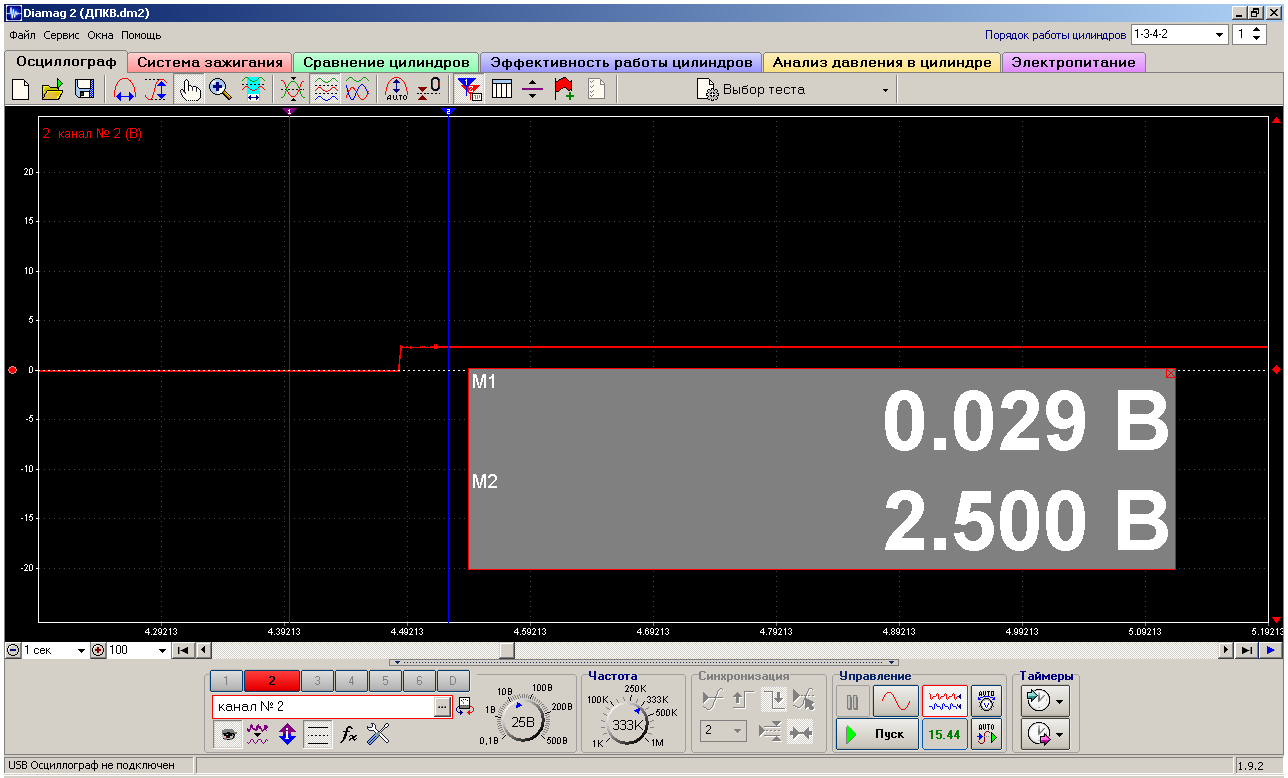

Может кто-нибудь мне объяснить почему при включении зажигания на датчике коленвала появляется + 2,5 вольта.
С уважением...
https://cloud.mail.ru/public/LRyj/afCQPr1gq
Вложения
Baxa

Сообщения: 49
Зарегистрирован: 23 ноя 2014, 20:31

Re: датчик положения коленвала

Сообщение AJlTau » 04 мар 2019, 19:43

Так эбу проверяет целостность цепи(проводка, датчик)
AJlTau

Сообщения: 49
Зарегистрирован: 25 апр 2018, 02:21

Re: датчик положения коленвала

Сообщение Иван22регион » 05 мар 2019, 01:03

Это опорное напряжение которое создается подтягивающими резисторами внутренней схемы эбу.
Иван22регион

Сообщения: 91
Зарегистрирован: 27 июн 2018, 21:59

Re: датчик положения коленвала

Сообщение Иван22регион » 05 мар 2019, 01:35

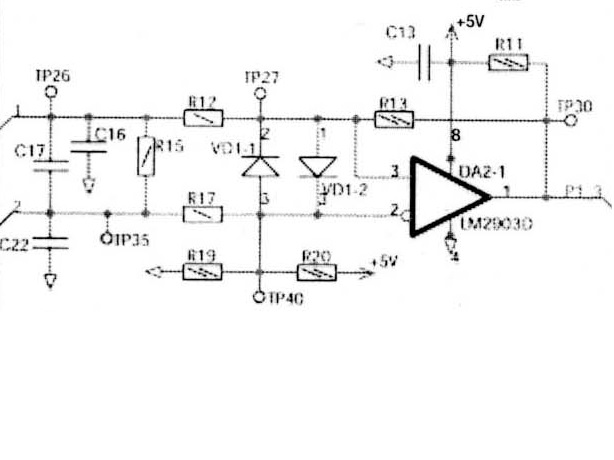

Вот подобный участок схемы ЭБУ. За качество прошу не ругать. Нашёл в нете. ;)
Вложения
Входные цепи ДПКВ.jpg
Входные цепи ДПКВ.jpg (45.15 Кб) Просмотров: 1310
Иван22регион

Сообщения: 91
Зарегистрирован: 27 июн 2018, 21:59

Re: датчик положения коленвала

Сообщение Baxa » 05 мар 2019, 04:46

Cпасибо большое коллеги за разъяснение
Baxa

Сообщения: 49
Зарегистрирован: 23 ноя 2014, 20:31

Re: датчик положения коленвала

Сообщение fonnikolas » 11 апр 2019, 11:24

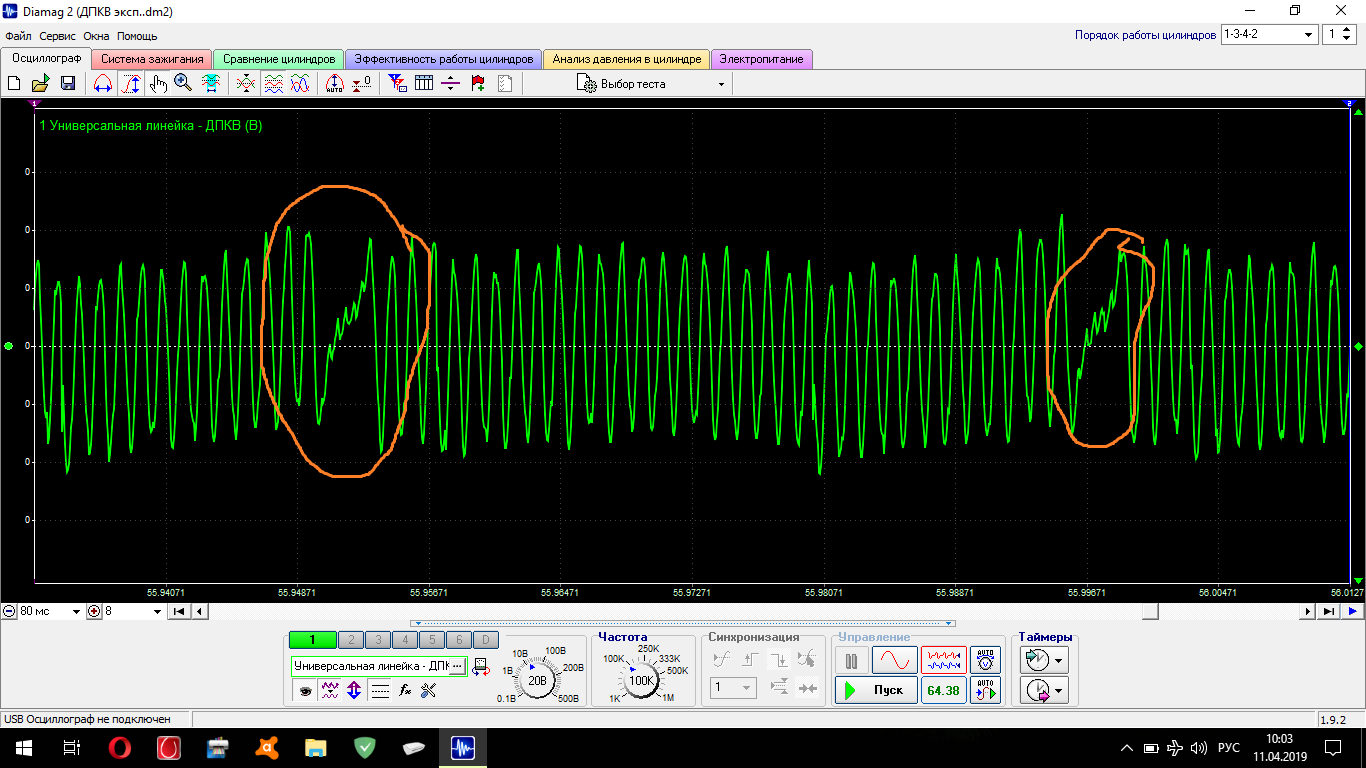

Братцы, подскажите что за искажения на осцилке дпкв. Что-то с зубьями или это из-за линейки? Подобного нигде не нашел.
Вложения
ДПКВ экспресс.png
ДПКВ экспресс.png (159.7 Кб) Просмотров: 1073
fonnikolas

Сообщения: 35
Зарегистрирован: 19 фев 2019, 18:19
Откуда: Петропавловск-Камчатский

Re: датчик положения коленвала

Сообщение Иван22регион » 11 апр 2019, 12:48

Проверьте соединения и задающий диск на болтанку относительно коленвала.
Иван22регион

Сообщения: 91
Зарегистрирован: 27 июн 2018, 21:59

Re: датчик положения коленвала

Сообщение fonnikolas » 11 апр 2019, 18:03

Понял, спасибо. Пичалька, конечно, придется разбирать...
fonnikolas

Сообщения: 35
Зарегистрирован: 19 фев 2019, 18:19
Откуда: Петропавловск-Камчатский

Re: датчик положения коленвала

Сообщение yunik » 11 апр 2019, 18:07

fonnikolas писал(а):Братцы, подскажите что за искажения на осцилке дпкв. Что-то с зубьями или это из-за линейки? Подобного нигде не нашел.


Вам стоит переснять сигнал заново.
Что то пошло не так, обратите внимание на шкалу уровня сигнала, здесь у вас нули.
Делайте запись самописцем после того как в режиме осциллограф убедитесь что сигнал фиксируется достаточно уровня что бы исключить запись "помех".
"Помехи" и "наводки" от других источников в том числе и от самого ДПКВ при отсутствующем нормальном контакте щупа это тоже сигнал и его уровень будет выше нуля, при нормально контакте щупа сигнал будет значительно выше "помех" уровнем в вольтах а не в сотых или десятых от вольта.
yunik

Сообщения: 533
Зарегистрирован: 08 фев 2017, 20:17
Откуда: СК

Re: датчик положения коленвала

Сообщение Иван22регион » 11 апр 2019, 22:03

Прежде чем что-то разбирать нужно убедиться что с электрической частью всё исправно. Что за авто? Что с авто не так? И где находится задающий диск, что без разбора не обойтись? Диски сворачивает обычно если задающий диск на шкиве коленвала. Из за возникающих крутильных колебаний разбивает шкивы с большой массой. Биение и от руки заметно если скинуть ремень, и руками пошатать вокруг оси шкив.
Здезь больше похоже на плохой контакт.
Иван22регион

Сообщения: 91
Зарегистрирован: 27 июн 2018, 21:59
