Электротехника - генератор. Туплю!!!

Сообщение АндрейК » 24 авг 2019, 02:13

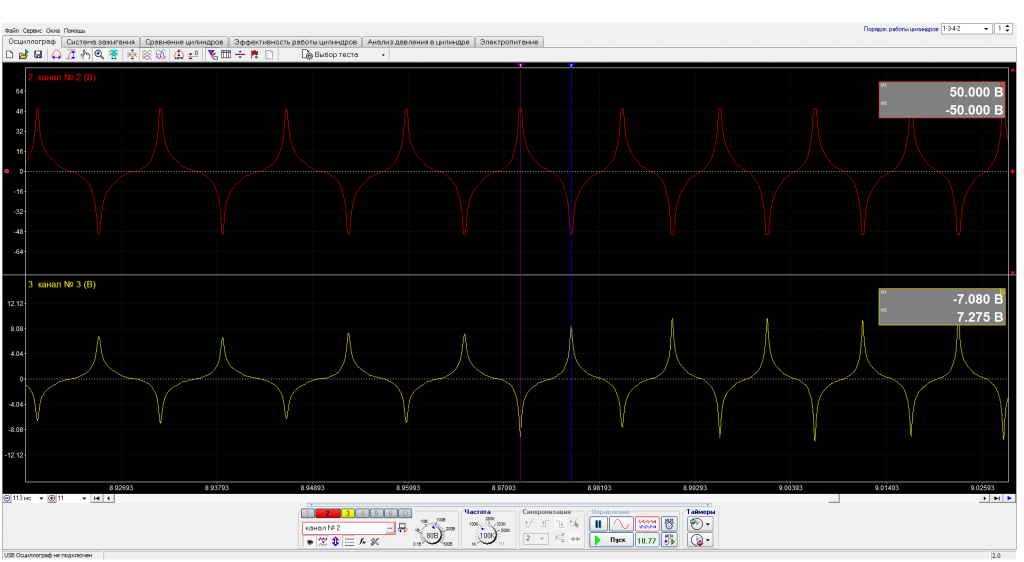

Не могу понять. Имеем обычную катушку и постоянный магнит, который вращается. Второй канал - один выход катушки, третий канал - другой выход катушки. Почему на одном выходе 50 Вольт, а на другом 7 Вольт? Че за?
Вложения
Катушка.rar
(1.29 Мб) Скачиваний: 240
Back to K-Jetronic
АндрейК

Сообщения: 391
Зарегистрирован: 31 окт 2017, 17:18
Откуда: Вильнюс

Re: Электротехника - генератор. Туплю!!!

Сообщение АндрейК » 24 авг 2019, 02:35

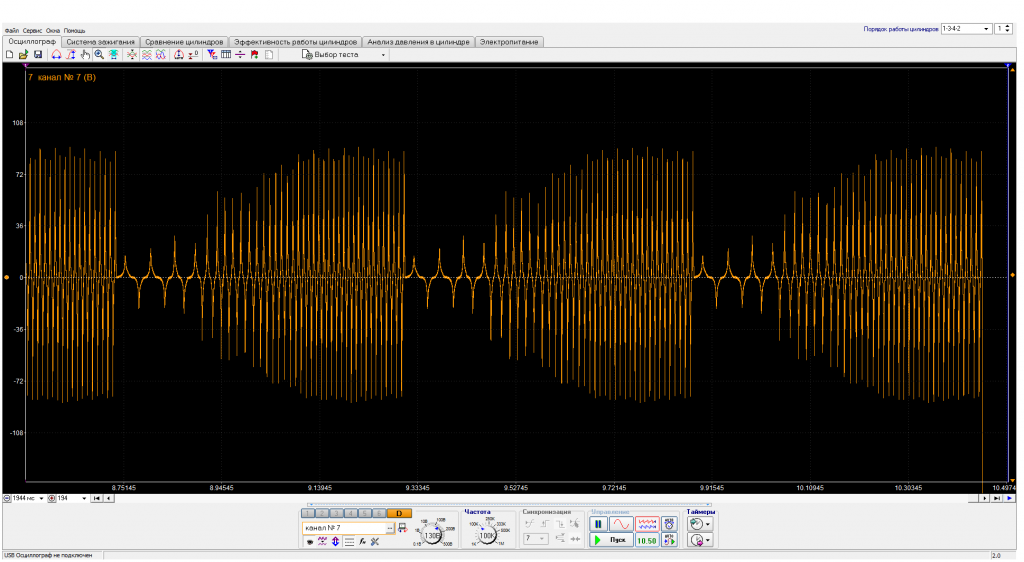

Снял то же диф каналом. Но тоже странно. Вращение равномерное, а по осциллограмме выглядит, как будто плавают, потом осцил отключается, а когда генератор останавливается, то осцил снова подключается (слышен характерный сигнал виндовса).
Вложения
Катушка Диф канал.rar
(937.14 Кб) Скачиваний: 239
Катушка диф канал.png
Катушка диф канал.png (124.57 Кб) Просмотров: 2060
Back to K-Jetronic
АндрейК

Сообщения: 391
Зарегистрирован: 31 окт 2017, 17:18
Откуда: Вильнюс

Re: Электротехника - генератор. Туплю!!!

Сообщение Андрей21 » 24 авг 2019, 02:58

АндрейК писал(а):Не могу понять. Имеем обычную катушку и постоянный магнит, который вращается. Второй канал - один выход катушки, третий канал - другой выход катушки. Почему на одном выходе 50 Вольт, а на другом 7 Вольт? Че за?

Андрей, а можно поподробнее что за генератор и почему одна катушка? Эта катушка случайно не первичка катушки зажигания (мотокосы, бензопилы и проч. скутера)?
Не диагност.
Андрей21

Сообщения: 554
Зарегистрирован: 07 дек 2014, 06:02
Откуда: Воронежская обл.

Re: Электротехника - генератор. Туплю!!!

Сообщение АндрейК » 24 авг 2019, 03:42

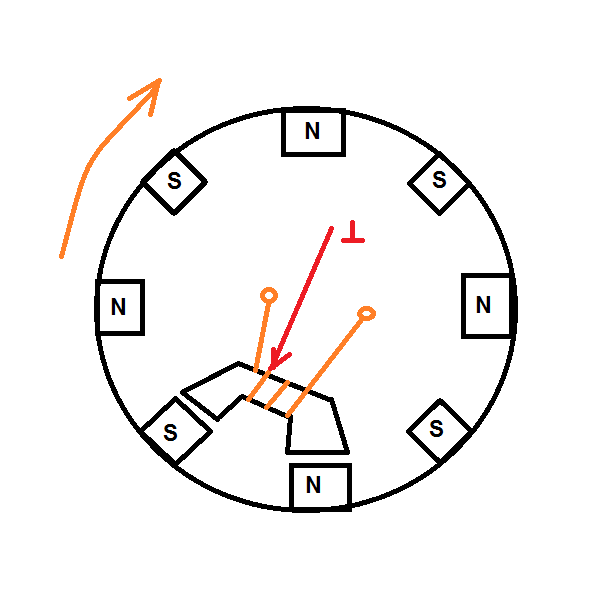

Как то так :) 300 витков.
Вложения
Генератор Схема.png
Генератор Схема.png (13.31 Кб) Просмотров: 2043
Back to K-Jetronic
АндрейК

Сообщения: 391
Зарегистрирован: 31 окт 2017, 17:18
Откуда: Вильнюс

Re: Электротехника - генератор. Туплю!!!

Сообщение АндрейК » 24 авг 2019, 03:56

Не потому ли, что одна сторона намотана ближе к сердечнику!? Это же чушь!!!
Back to K-Jetronic
АндрейК

Сообщения: 391
Зарегистрирован: 31 окт 2017, 17:18
Откуда: Вильнюс

Re: Электротехника - генератор. Туплю!!!

Сообщение Андрей21 » 24 авг 2019, 05:02

АндрейК писал(а):Не потому ли, что одна сторона намотана ближе к сердечнику!? Это же чушь!!!

Андрей, с точки зрения слесаря :D , но не диагноста - возможно эта катушка намотана с бифилярной обмоткой. Т.е. часть витков катушки намотана (по расчету естественно) навстречу основной обмотке. Это нужно для рассеивания "лишней" индукции в сторону какого-либо управляющего ключа/драйвера. И возможно, то, что ты снял дифференциальным каналом, в нагрузке (когда катушка подключена) изменится до иных заданных параметров. Кстати,была где-то на форуме осциллограмма катушки зажигания с подобным рассеиванием в управлении.
Полагаю что это все проделки импульсной схемотехники.... :roll:
Не диагност.
Андрей21

Сообщения: 554
Зарегистрирован: 07 дек 2014, 06:02
Откуда: Воронежская обл.

Re: Электротехника - генератор. Туплю!!!

Сообщение АндрейК » 24 авг 2019, 14:12

Катушку мотал сам. Все 300 витков в одном направлении.
Back to K-Jetronic
АндрейК

Сообщения: 391
Зарегистрирован: 31 окт 2017, 17:18
Откуда: Вильнюс

Re: Электротехника - генератор. Туплю!!!

Сообщение Андрей21 » 24 авг 2019, 22:02

АндрейК писал(а):Катушку мотал сам. Все 300 витков в одном направлении.

Андрей, судя по рисунку концы катушки никуда не подключены. Т.е катушка при смене полюсов возбуждается "на переменнку". Снять ПОЛЕЗНЫЙ переменный сигнал можно только одним кабелем щуп-игла. "Минусовой" щуп на один вывод катушки, "плюсовой" щуп на второй вывод катушки. По аналогии с измерением сигнала с катушки управления (трамблер) отечественного магнитоэлектрического зажигания.

Если (предполагаю) же зацепиться на выводы катушки двумя кабелями "щуп "плюс" измерение", а "минусовые" щупы соединить вместе, то наверное, из-за разности в кабелях можно получить в каналах осциллографа сигналы разной амплитуды. И в принципе, общая емкость кабелей (и что еще там далее) вполне могут дать "раскачку" с катушкой до отключения осциллографа. Если это так, то это не очень хорошо для осциллографа...
Не диагност.
Андрей21

Сообщения: 554
Зарегистрирован: 07 дек 2014, 06:02
Откуда: Воронежская обл.
