Щупы-иглы с резистивным сумматором-делителем

[new19]

Всем доброго дня!
Спаял по схеме в справке щупы иглы с резистивным сумматором делителем.
При снятии осциллограмм с форсунок нормальный сигнал был на том щупе, который подключается к 4 каналу, те щупы, которые объединяются в 5 канал, сигнал был еле отображающийся и невнятной формы. Появилась мысль, что спаял не так, либо расположил резисторы не там., есть ли разница где они будут находится?

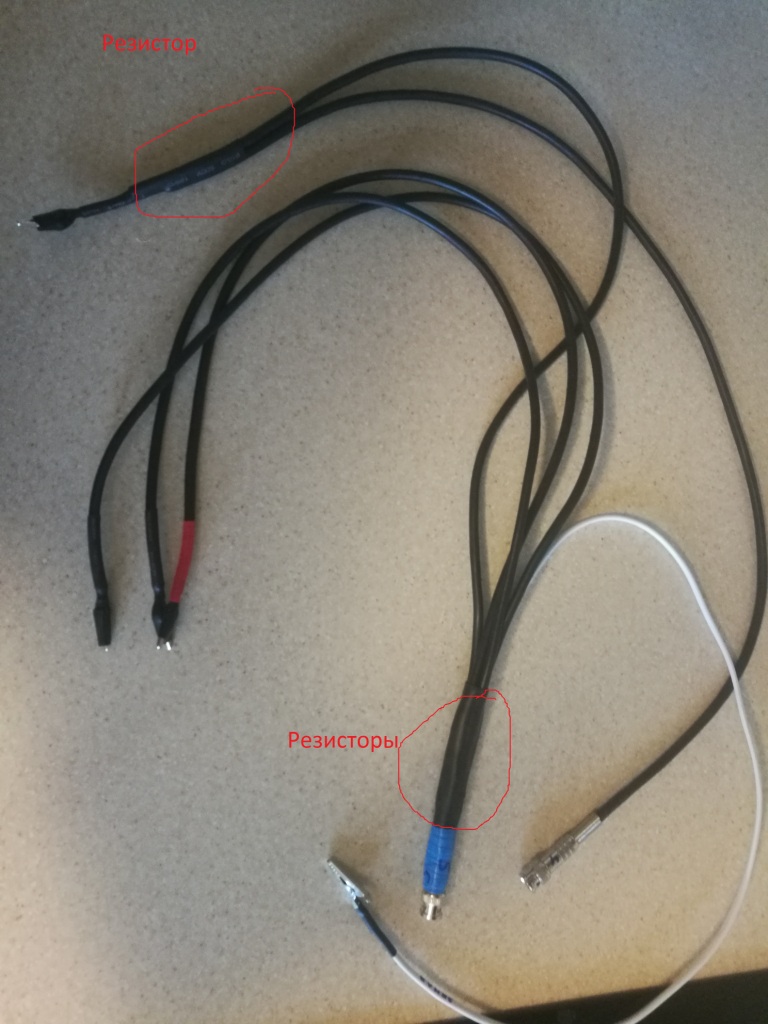

Фото шнурка прилагаю.

кабель делитель.jpg (184.85 Кб) Просмотров: 13909

[yunik]

Если вы собрали щупы по схеме для подключения к индивидуальным катушкам - COP, в таком случаи так и будет, сигнал по пятому каналу с объединённых щупов будет ниже уровнем, так как в схеме установлен резистор соединяющий сигнальный провод с массой (делитель).
По фото не совсем понятно насколько правильно вами собран щуп, почему на одном "крокодиле" красная изолента (термоусадка) ?
Для чего пятый белый "крокодил" ? Если это массовый щуп через резистор, то его можно было соединить с экраном кабеля который в свою очередь соединён с "корпусом" мотор-тестера через BNC разъём.
Что бы понять правильно ли работает ваш щуп нужно видеть осциллограмму снятую с его помощью, или снимок (скриншот).

[new19]

Если вы собрали щупы по схеме для подключения к индивидуальным катушкам - COP, в таком случаи так и будет, сигнал по пятому каналу с объединённых щупов будет ниже уровнем, так как в схеме установлен резистор соединяющий сигнальный провод с массой (делитель).
По фото не совсем понятно насколько правильно вами собран щуп, почему на одном "крокодиле" красная изолента (термоусадка) ?
Для чего пятый белый "крокодил"? Если это массовый щуп через резистор, то его можно было соединить с экраном кабеля который в свою очередь соединён с "корпусом" мотор-тестера через BNC разъём.
Что бы понять правильно ли работает ваш щуп нужно видеть осциллограмму снятую с его помощью, или снимок (скриншот).

Красная термоусадка, потому что черная в тот момент закончилась((((
5 белый крокодил на массу, верно.
Осцилограмму выложу позже, на неделе.
Спасибо!

[new19]

Всем привет!

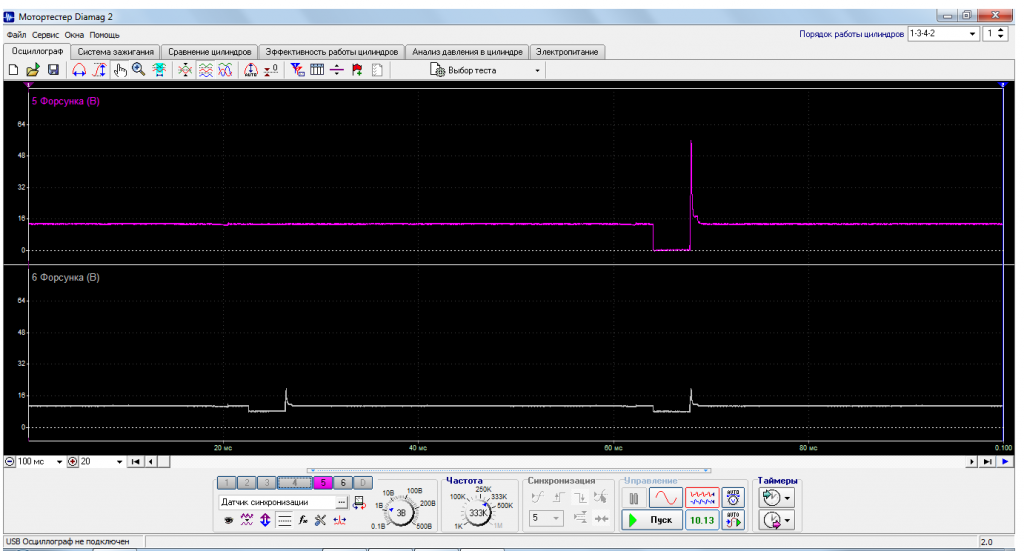

Осцилограмма которуя снималась впервые щупом с резистивным делителем.
Разъем к которому подключены 3 щупа давал гораздо слабее сигнал


[yunik]

Как уже писал, с таким щупом сумматором-делителем осциллограмма именно так и будет выглядеть, её суть в том чтобы видеть наличие сигнала на всех форсунках одновременно и при этом выделить форсунку первого цилиндра.
Но если есть необходимость более детально проанализировать работу форсунки, в таком случаи возможно провести подключение к форсунке обычным щупом иглой и подать сигнал на один из каналов мотор-тестера.
Но при этом, если имеются в наличии токовые клещи их также можно подключить к той же форсунки и в двух канальном режиме получить полную информацию о работе форсунке.



[new19]

Спасибо вам большое!
