АНАЛИЗ ОСЦИЛЛОГРАММЫ ЭЛЕКТРОПИТАНИЯ

Помощь начинающим диагностам.

АНАЛИЗ ОСЦИЛЛОГРАММЫ ЭЛЕКТРОПИТАНИЯ

Сообщение holod3 » 17 ноя 2019, 21:22

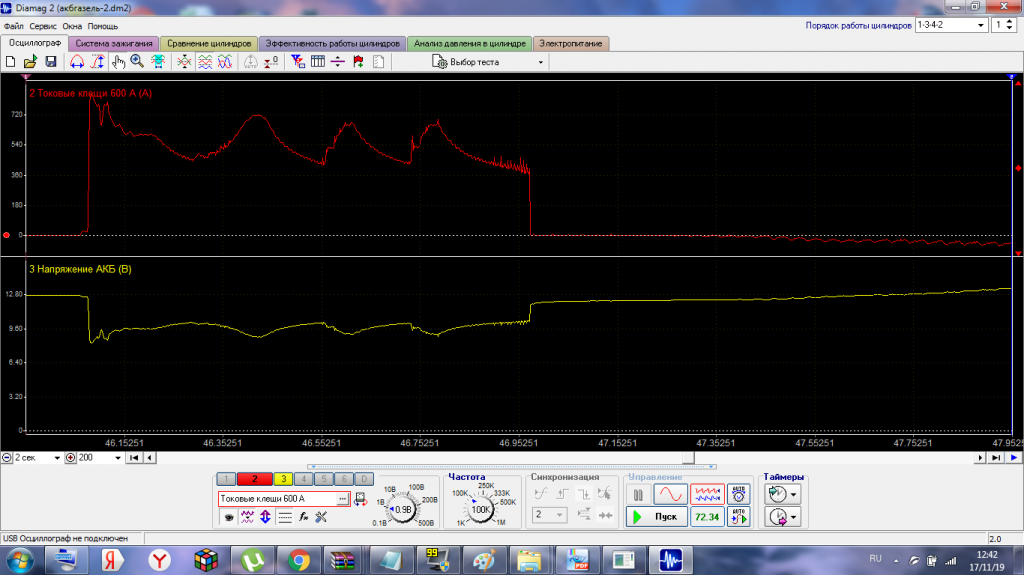

Помогите правильно проанализировать осциллограмму электропитания авто ГАЗЕЛЬ с дизельным двигателем куминс. Приехал клиент на дизельной газели с двигателем куминс, с жалобой на более долгий запуск двигателя стартером чем раньше. Аккумулятору 75а/ч два года, нагрузочная вилка показала жёлтую зону акб либо не дозаряжен либо повреждён (незначительное снижения ёмкости). Тест электропитания также выделил жёлтым во вкладке акб что недостаточный ток акб для пуска стартером. В общем поменяли акб результат не поменялся, на самой осциллограмме видны всплески тока как будто пропадает контакт в стартере. В общем помогите разобраться почему программа при анализе жалуется на акб и не чего не выделяет по стартеру.
Вложения
holod3

Сообщения: 105
Зарегистрирован: 23 апр 2019, 18:25

Re: АНАЛИЗ ОСЦИЛЛОГРАММЫ ЭЛЕКТРОПИТАНИЯ

Сообщение Vul » 17 ноя 2019, 21:45

покажите паспорт своего АКБ в полном виде- пусковой ток ,и тому подобное
Vul

Сообщения: 562
Зарегистрирован: 16 авг 2010, 16:02
Откуда: КРАСНОДАР

Re: АНАЛИЗ ОСЦИЛЛОГРАММЫ ЭЛЕКТРОПИТАНИЯ

Сообщение holod3 » 17 ноя 2019, 22:19

АКБ 80А/ч пусковой ток 740А- это новый акб графики также сняты с ним.
holod3

Сообщения: 105
Зарегистрирован: 23 апр 2019, 18:25

Re: АНАЛИЗ ОСЦИЛЛОГРАММЫ ЭЛЕКТРОПИТАНИЯ

Сообщение Vul » 18 ноя 2019, 05:01

напрашивается только 2 вопроса- или АКБ нужно больше, или стартер ремонтировать. У стартера очень большой пик в начале. Я лично не куда не полез бы. Для пробы подкинул параллельно ещё бы один АКБ и снял тест. Думаю он вам показал бы правильный путь.
Vul

Сообщения: 562
Зарегистрирован: 16 авг 2010, 16:02
Откуда: КРАСНОДАР

Re: АНАЛИЗ ОСЦИЛЛОГРАММЫ ЭЛЕКТРОПИТАНИЯ

Сообщение Vul » 18 ноя 2019, 05:02

Ещё один момент- новый АКБ не показатель исправности.
Vul

Сообщения: 562
Зарегистрирован: 16 авг 2010, 16:02
Откуда: КРАСНОДАР

Re: АНАЛИЗ ОСЦИЛЛОГРАММЫ ЭЛЕКТРОПИТАНИЯ

Сообщение aleksandr_s » 18 ноя 2019, 05:05

В тесте электропитания я ещё один канал использую подключён к корпусу стартера (видел там 2 вольта и при этом двигатель запускался). А дизель особенно чувствителен к понижению оборотов при пуске.
aleksandr_s

Сообщения: 53
Зарегистрирован: 12 янв 2019, 06:02

Re: АНАЛИЗ ОСЦИЛЛОГРАММЫ ЭЛЕКТРОПИТАНИЯ

Сообщение Vul » 18 ноя 2019, 05:28

вы неправильно на форуме вопрос задаёте. Вы видите тест а я - догадайся САМ? Где сам файл ?
Vul

Сообщения: 562
Зарегистрирован: 16 авг 2010, 16:02
Откуда: КРАСНОДАР

Re: АНАЛИЗ ОСЦИЛЛОГРАММЫ ЭЛЕКТРОПИТАНИЯ

Сообщение holod3 » 18 ноя 2019, 05:52

вот файл:
Вложения
акбгазель-2.rar
(6.81 Мб) Скачиваний: 214
holod3

Сообщения: 105
Зарегистрирован: 23 апр 2019, 18:25

Re: АНАЛИЗ ОСЦИЛЛОГРАММЫ ЭЛЕКТРОПИТАНИЯ

Сообщение Vul » 18 ноя 2019, 06:09

holod3 писал(а):вот файл:
в анализе только 2 канала задействованы , а вы пишете что все что нужно для работы этого теста. Где этот файл?
Vul

Сообщения: 562
Зарегистрирован: 16 авг 2010, 16:02
Откуда: КРАСНОДАР

Re: АНАЛИЗ ОСЦИЛЛОГРАММЫ ЭЛЕКТРОПИТАНИЯ

Сообщение Vul » 18 ноя 2019, 06:20

вам программа говорит что требуемый ток для стартера 924А , а максимальный ток АКБ 740 А . Что можно подумать о питании системы? Думаю что просадка по основному напряжению- ЭБУ в спячку уводит. Поэтому пока двигатель не покрутит и усилие не упадёт- не разобьёт масло напряжение низкое, нет запуска.
