Не правильная диаграмма ДПКВ

Сообщение ckfdzy » 08 мар 2020, 22:43

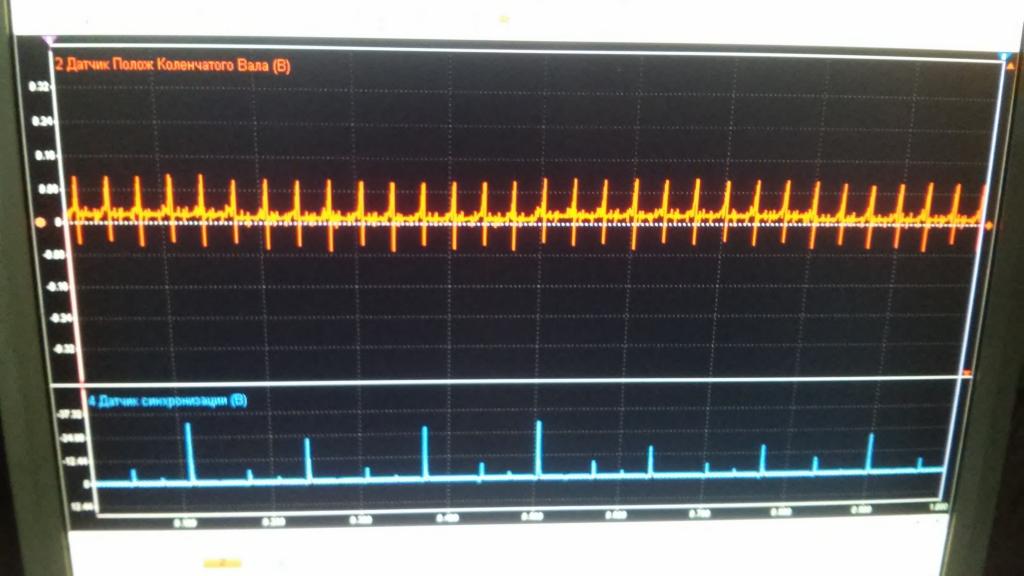

Не давно приобрёл Диамаг 2 и потихоньку начинаю осваивать . Первая машина была Шкода Октавия 1.6 - 8 кл, вторая Калина то же 1.6 - 8 кл .Производил тест как описано в справочнике к Диамагу 2 и в обоих случаях получается такая диаграмма по ДПКВ как на фото которую прилагаю. А в справке диаграмма ДПКВ на много отличается от моей . Посоветуйте , что делаю не так ?
Вложения
ckfdzy

Сообщения: 9
Зарегистрирован: 22 фев 2020, 18:31

Re: Не правильная диаграмма ДПКВ

Сообщение yunik » 09 мар 2020, 00:24

На втором канале нет сигнала с ДПКВ, то что у вас записано это не сигнал это шумы (помехи), фото мутное но видно что напряжение (уровень) записанного очень низкий. Можно предположить что щуп игла не достаёт до сигнального провода (пина) в разъёме датчика или касается пина соединённого с массой.
Что посоветовать, - проверяйте наличие сигналов на каналах, вид и форма которых должны быть типичны для сигналов датчиков, смотрите во вкладке осциллограф перед началом записи самописцем.
Не нужно делать фото с экрана монитора, в программке в меню - Файл есть функция - Сохранить копию экрана как картинку, то есть возможно делать скриншоты экрана из самой программы Диамаг2.
yunik

Сообщения: 653
Зарегистрирован: 08 фев 2017, 20:17
Откуда: СК

Re: Не правильная диаграмма ДПКВ

Сообщение ckfdzy » 09 мар 2020, 18:36

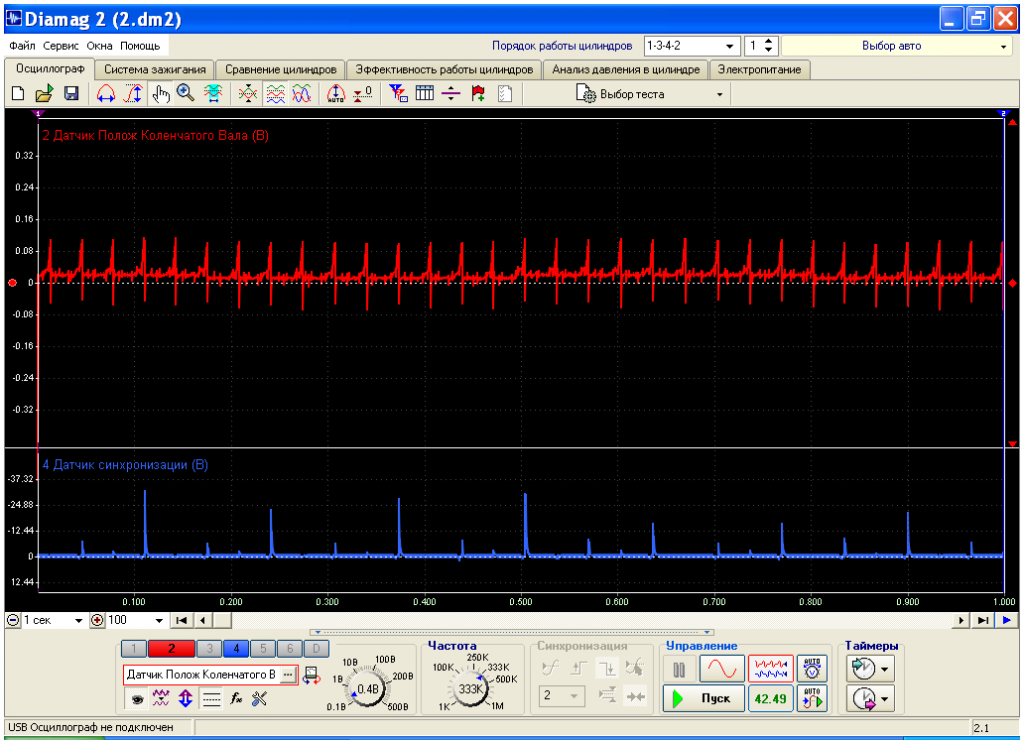

Спасибо , понял . Перед записью будем анализировать сигналы .
Вложения
ckfdzy

Сообщения: 9
Зарегистрирован: 22 фев 2020, 18:31

Re: Не правильная диаграмма ДПКВ

Сообщение kir96 » 13 мар 2020, 03:26

корпус диамага с массой автомобиля соединили?
kir96

Сообщения: 6
Зарегистрирован: 20 фев 2020, 21:44
