ДПКВ на Лада Ганта, проблема снять осциллограмму

Сообщение Сергей7629 » 02 май 2020, 04:45

Я ещё только первую неделю осваиваю Мотор-тестер и у меня возникла проблема со снятием осциллограммы с ДПКВ на Гранте дв.11186. Подключаю щуп-иглу к одному из контактов ДПКВ, запускаю двигатель, включаю запись, потом смотрю результат. Дак вот на ХХ сигнал ДПКВ какой то слабый и похож на межвитковое замыкание в датчике, но когда добавляю обороты, то осциллограмма принимает нормальный вид если не считать маленький уровень сигнала. Может я как то не так подключаю? Помогите разобраться.
Вложения
Зубчатый диск.png
Зубчатый диск
Зубчатый диск.png (134.76 Кб) Просмотров: 1334
ДПКВ на повышенных оборотах.png
ДПКВ на повышенных оборотах
ДПКВ на повышенных оборотах.png (135.14 Кб) Просмотров: 1334

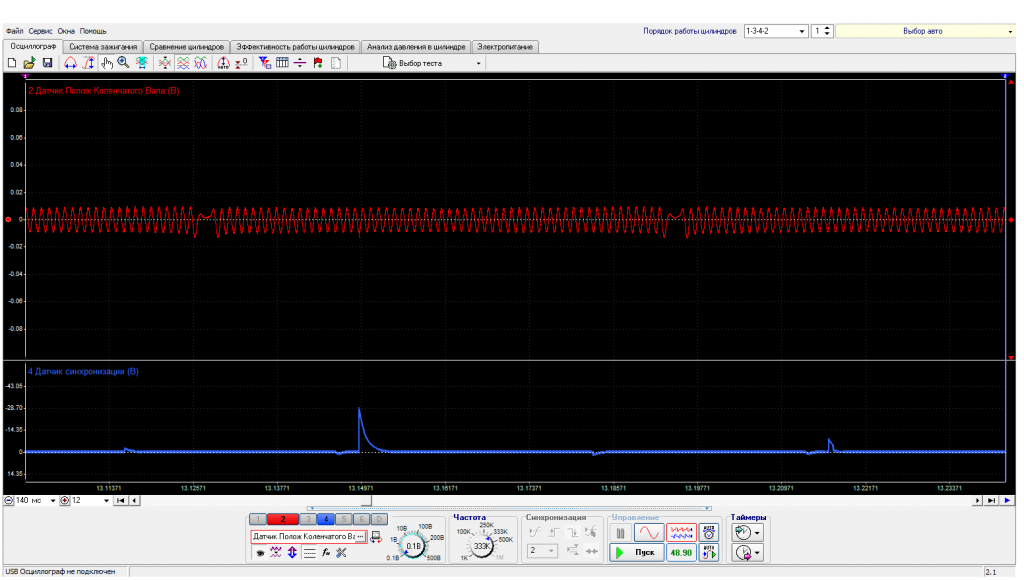

ДПКВ на хх.png
ДПКВ на хх
ДПКВ на хх.png (112.85 Кб) Просмотров: 1334
Сергей7629

Сообщения: 5
Зарегистрирован: 23 апр 2020, 11:56

Re: ДПКВ на Лада Ганта, проблема снять осциллограмму

Сообщение TRV » 02 май 2020, 08:24

Встречал похожую ситуацию ,даже чуть не приговорил дпкв к замене,но остановило то-что до этого уже снимал на этом же авто сигнал и он был нормального вида.
Думаю видимо плохой контакт был где то .Переподключился и все пришло в норму.Не забывайте что это может быть и плохой контакт по заземлению( минусу мотортестора)
TRV

Сообщения: 952
Зарегистрирован: 03 янв 2015, 21:41
Откуда: Пермь пос.Новые Ляды

Re: ДПКВ на Лада Ганта, проблема снять осциллограмму

Сообщение yunik » 02 май 2020, 20:33

Перед тем как включить запись, запустите режим осциллографа, "ручкой" выбора входного диапазона канала "подкрутите" на 10-15 Вольт и смотрите что бы был сигнал, если нет "пошевелите" иглу в датчике. Когда убедитесь что сигнал есть можно включать самописец и проводить тест, иначе можно потерять много времени проводя тесты без сигнала.
В тесте ЭРЦ на каналах в том числе ДПКВ настройки с автоматической подстройкой по уровню сигнала, вот программа и подстроилась практически на наводки в щупе игла, максимальные напряжение по сигналу около 0.030 В, думаю был бы это реальный сигнал ДПКВ двигатель не завёлся.
yunik

Сообщения: 653
Зарегистрирован: 08 фев 2017, 20:17
Откуда: СК

Re: ДПКВ на Лада Ганта, проблема снять осциллограмму

Сообщение Сергей7629 » 02 май 2020, 21:27

Спасибо! Попробую сделать переходник для ДПКВ, может я не могу попасть иглой нормально.
Сергей7629

Сообщения: 5
Зарегистрирован: 23 апр 2020, 11:56

Re: ДПКВ на Лада Ганта, проблема снять осциллограмму

Сообщение AutoMan » 03 май 2020, 17:36

Делай переходник и будет счастье!
AutoMan

Сообщения: 262
Зарегистрирован: 11 фев 2018, 16:28

Re: ДПКВ на Лада Ганта, проблема снять осциллограмму

Сообщение Сергей7629 » 10 май 2020, 20:22

Переходник сделал, теперь осциллограмма нормальная.
Сергей7629

Сообщения: 5
Зарегистрирован: 23 апр 2020, 11:56
