УМЗ4216 смещение реперного диска и вкладка Фаза

Помощь начинающим диагностам.

УМЗ4216 смещение реперного диска и вкладка Фаза

Сообщение Red58 » 31 май 2017, 02:42

Здравствуйте. Двигатель УМЗ4216, есть подозрение на разбитый шпоночный паз.
Вопрос, можно ли по сигналам ДД и ДПКВ во вкладке Фаза отловить смещение реперного диска? Если можно, то нет ли у кого осциллограммы с таким дефектом, посмотреть?
С уважением, Валерий.
Red58

Сообщения: 16
Зарегистрирован: 02 июл 2015, 20:38

Re: УМЗ4216 смещение реперного диска и вкладка Фаза

Сообщение dok2607 » 15 авг 2017, 23:01

Можно датчиком ДД и по искре первого целиндра искра должна быть чуть раньше ВМТ.
Вложения
дд уаз фермер 1.png
дд уаз фермер 1.png (59.7 Кб) Просмотров: 1404
dok2607

Сообщения: 25
Зарегистрирован: 19 июл 2017, 16:13
Откуда: пензенская обл

Re: УМЗ4216 смещение реперного диска и вкладка Фаза

Сообщение Yrga » 16 авг 2017, 13:46

Red58 писал(а):Здравствуйте. Двигатель УМЗ4216, есть подозрение на разбитый шпоночный паз.
Вопрос, можно ли по сигналам ДД и ДПКВ во вкладке Фаза отловить смещение реперного диска? Если можно, то нет ли у кого осциллограммы с таким дефектом, посмотреть?
С уважением, Валерий.

Я смотрел разбитый шпоночный паз на кален валу с помошью датчика каленвала и датчика распредвала.
Yrga

Сообщения: 168
Зарегистрирован: 10 июл 2017, 18:59
Откуда: Юрга

Re: УМЗ4216 смещение реперного диска и вкладка Фаза

Сообщение frompmr » 27 авг 2017, 17:38

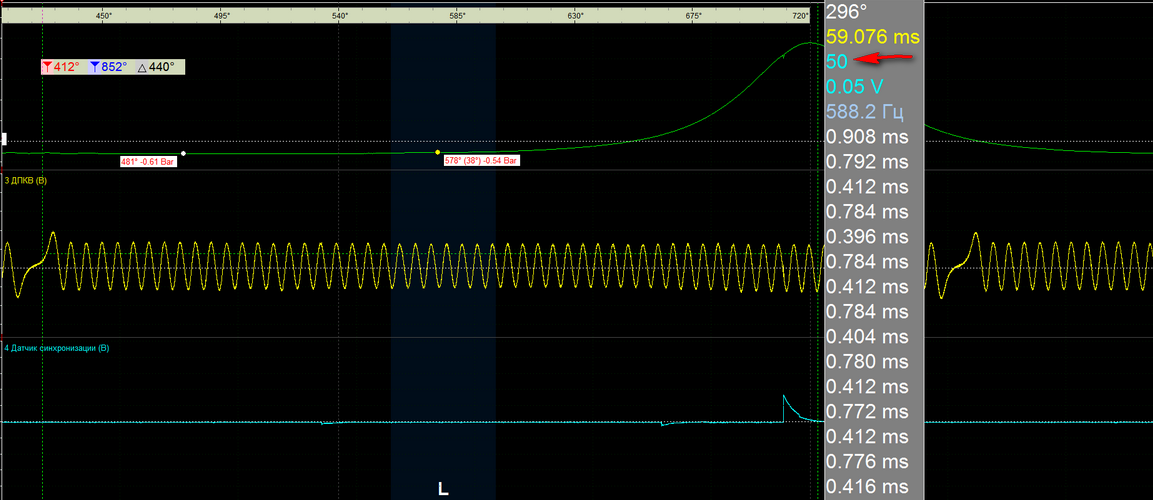

Был Opel Vectra 1994 X16SZ, снял CSS с ДД во втором цилиндре.
ВМТ второго цилиндра должна попадать на спад 50 зуба. Заметил, что на холостых не попадает точно на спад. Заподозрил что-то неладное.

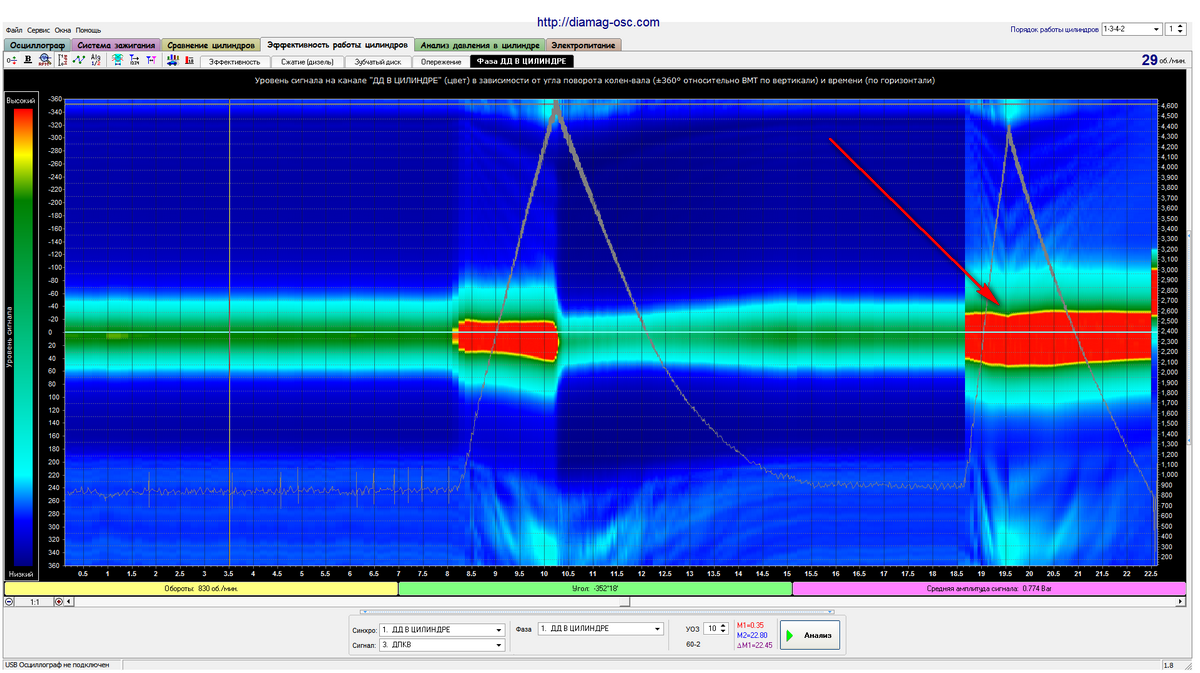

И вот что показала фаза. При прогазовке есть смещение на зуб. Не знаю как там устроен шкив, прорезиненный или нет. Если нет, то разбита шпонка либо на звездочке коленвала либо на шкиве.
Если будете крутить файл, то при анализе CSS выделите первый цикл маркерами. Если будете считать зубья измерителем, то сначала переверните сигнал ДПКВ.
Просто подключился к датчику не к тому пину.
Если перевернете сигнал ДПКВ перед анализом CSS то тест не сработает. По-этому сначала CSS, а потом перевернуть ДПКВ.
https://yadi.sk/d/pYVENCxp3MMTBP
Вложения
frompmr

Сообщения: 747
Зарегистрирован: 24 мар 2015, 04:20
