Отчёт скрипта неполный

[Павел М]

Приветствую всех. Нужна помощь. Что делаю не так? Необходимо померить фазы, субару EJ255. Диамаг 3 пишит
(Отчёт скрипта неполный, так как
- не обнаружен участок, подходящий для проверки фаз газораспределения
- не обнаружен участок холостого хода)

ссылка на файл https://transfiles.ru/qzn7x

[yunik]

У Вас не удачно записалась осциллограмма, сильная высоковольтная помеха исказила сигнал с датчика давления.
Программа не смогла нормально отработать по этой осциллограмме, поэтому такой отчёт.
Возможно кабель от ДД слишком близко был расположен к высоковольтному проводу или к искровому разряднику.
Следует заново записать осциллограмму, так чтобы форма сигнала с ДД была ни чем, не искажена и имела типичный вид для данного типа сигнала.



[Павел М]

Спасибо большое за помощь!!! Все получилось. Разрядник с катушкой убрал максимально от датчика и на датчик давления использовал кабель в оплетке! Распредвалы не сток и индикаторами их выставить не получилось. Единственный момент, синхронизация показывает не верные данные, но думаю на фазы он не влияет.
файл https://transfiles.ru/rqqb8

[yunik]

..... Единственный момент, синхронизация показывает не верные данные, но думаю на фазы он не влияет.

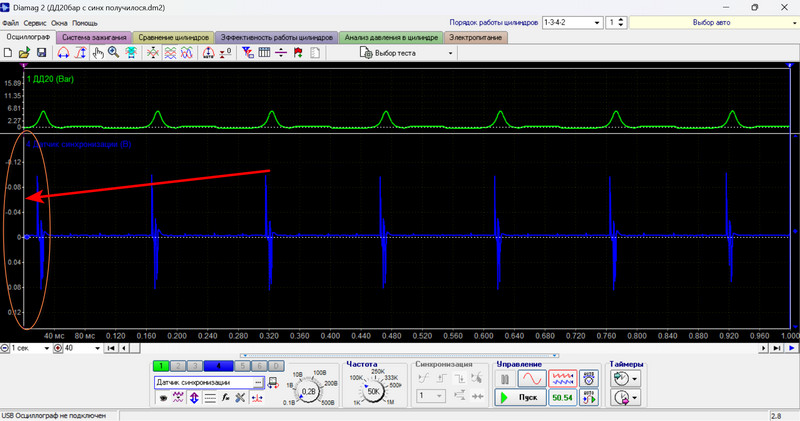

Сигнал синхронизации у Вас плохо записался, вероятно из-за того, что игла щупа была плохо вставлена в катушку зажигания, не доставала до сигнального пина, а осциллограф записал высоковольтные наводки (помехи). На это указывает уровень записанного сигнала на 4-м канале синхронизации. Смотрите на боковую, левую, шкалу напряжения, это и есть уровень сигнала.
Если уровень очень маленький, программа автоматически подбирает маленький диапазон измерения и таким образом подстраивается под слабый сигнал, но зачастую это помехи. То есть в Вашем случае, канал синхронизации автоматически подстроился на помехи.
Нужно ещё раз записать осциллограмму, надёжно установить иглу в катушке, сигнал должен иметь уровень повыше, обычно это более 1-го вольта.
