Анализ диаграммы ДД

Помощь начинающим диагностам.

Анализ диаграммы ДД

Сообщение RimMaratovich » 23 мар 2018, 00:02

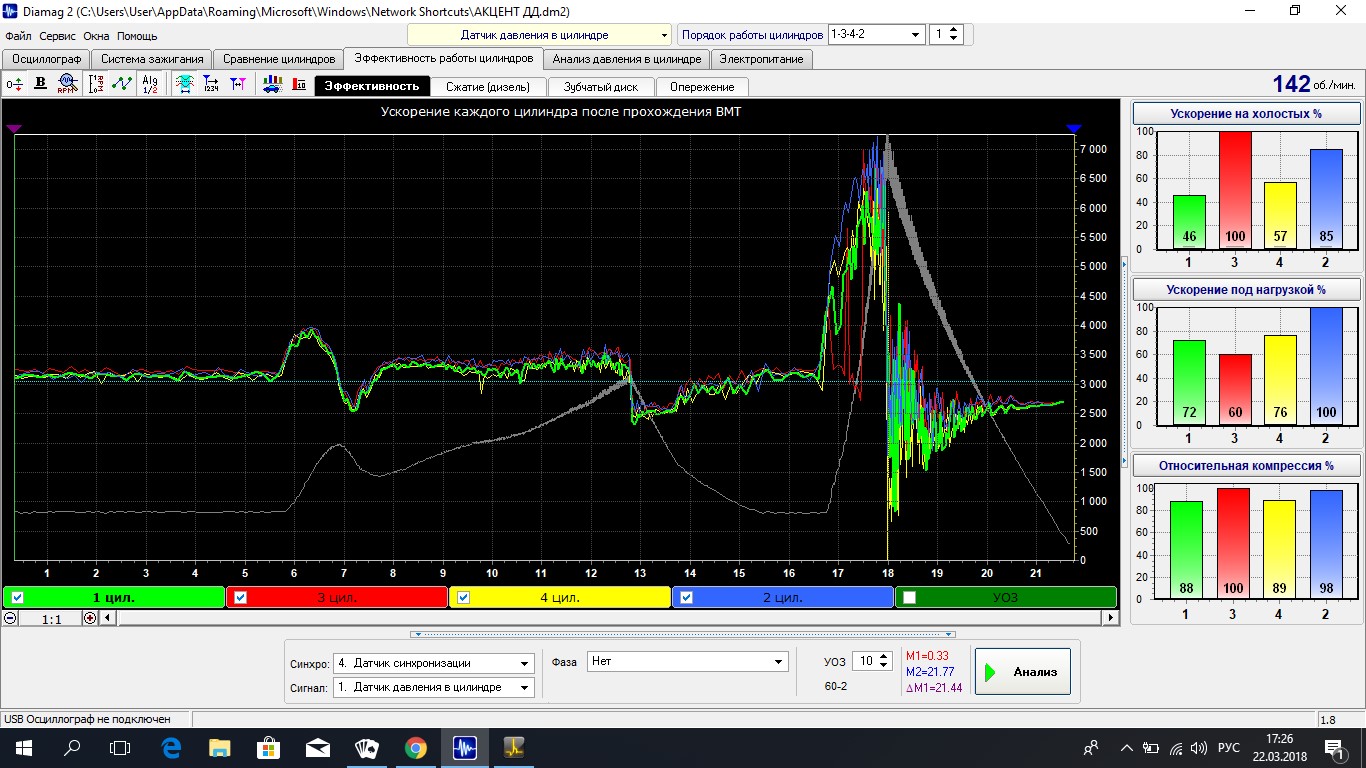

АКЦЕНТ Тест эффективности ДПКВ.jpg
АКЦЕНТ Тест эффективности ДПКВ.jpg (285.73 Кб) Просмотров: 1463

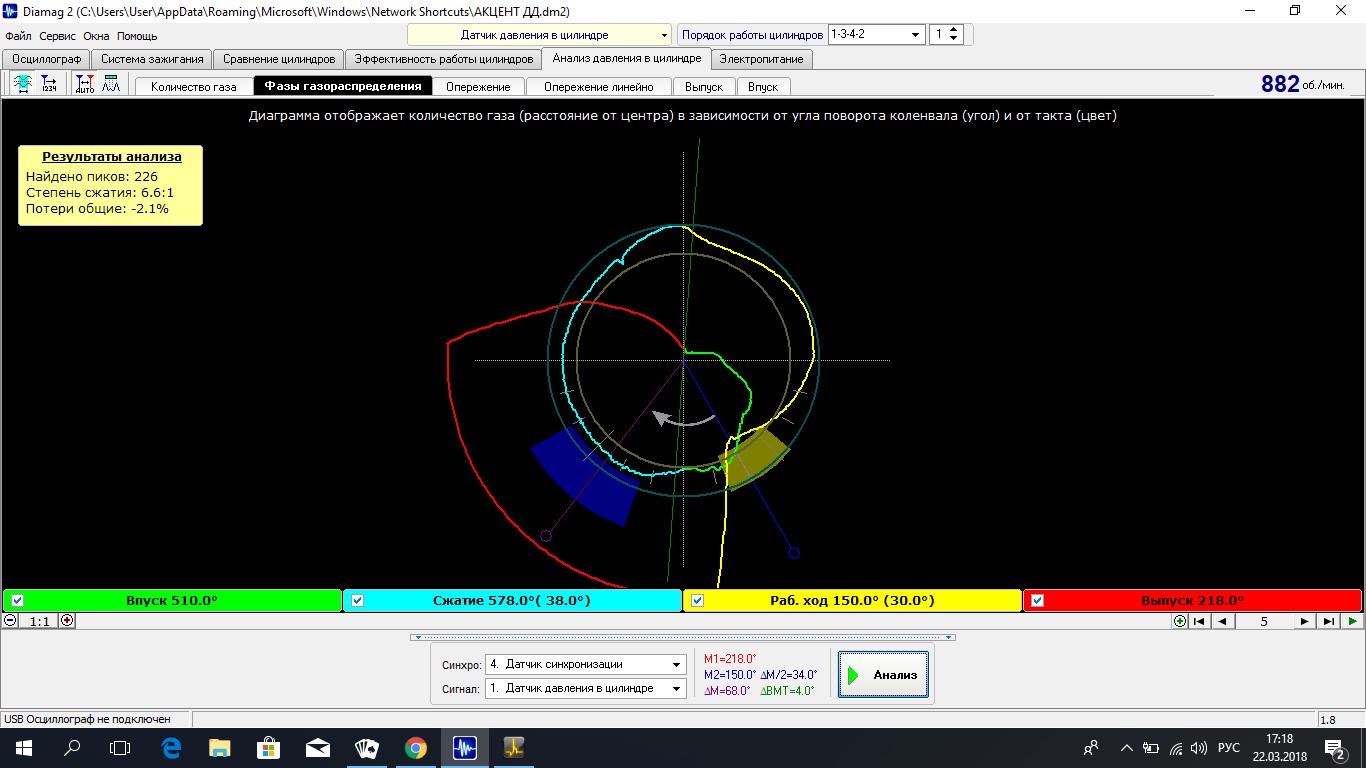

АКЦЕНТ ДД.jpg
АКЦЕНТ ДД.jpg (163.83 Кб) Просмотров: 1463
Начинающий диагност, не пойму диаграмму ДД (во вложении) авто Акцент
RimMaratovich

Сообщения: 2
Зарегистрирован: 16 фев 2018, 06:16

Re: Анализ диаграммы ДД

Сообщение АндрейК » 23 мар 2018, 17:59

А нет вложения!
Back to K-Jetronic
АндрейК

Сообщения: 391
Зарегистрирован: 31 окт 2017, 17:18
Откуда: Вильнюс

Re: Анализ диаграммы ДД

Сообщение Юрий » 23 мар 2018, 19:10

С картинкой желательно файл присылать.
Каждому человеку свойственно ошибаться, но никому , кроме глупца, не свойственно упорствовать в ошибке.
Юрий

Сообщения: 544
Зарегистрирован: 01 мар 2014, 23:06

Re: Анализ диаграммы ДД

Сообщение Котюков Кирилл » 30 апр 2018, 17:16

Ваз 2115 М73 е 3 пропуски во всех цилиндрах
ДД в 4 цилиндре синхронизация 4 цилиндр

Опережение зажигания в + после ВМТ . а все точки как в норме .

По диаграмме задающий диск малость болтает

зажигание и эффективновть .
https://cloud.mail.ru/public/BVWj/BATGiRZTd
https://cloud.mail.ru/public/8gh3/6Bvcq9TLz
Вложения

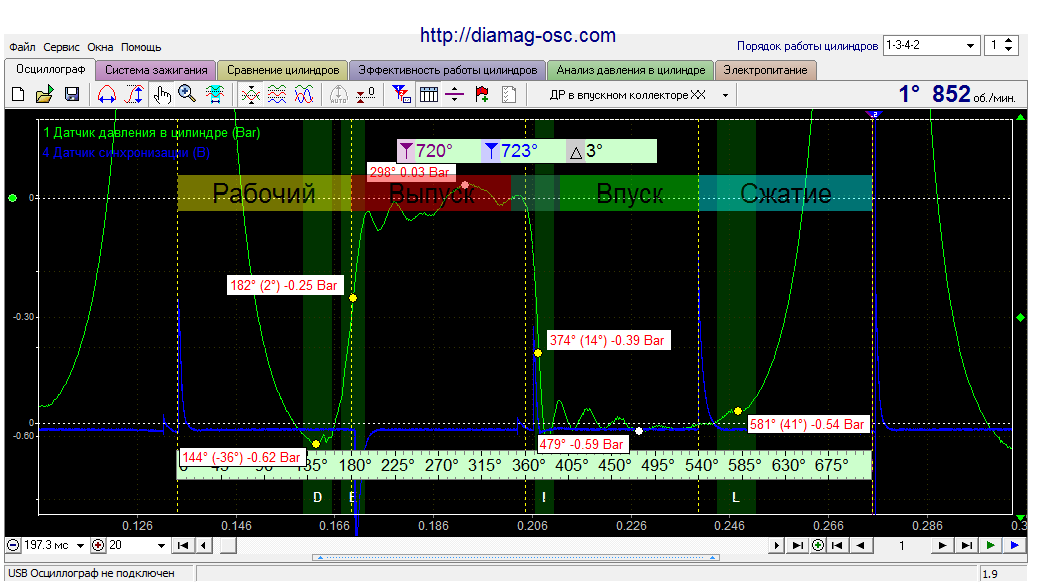

опережение +1.png
опережение +1.png (42.72 Кб) Просмотров: 1228
алексей заэе3.rar
(519.41 Кб) Скачиваний: 192
Котюков Кирилл

Сообщения: 110
Зарегистрирован: 10 апр 2018, 21:42

Re: Анализ диаграммы ДД

Сообщение AutoMan » 30 апр 2018, 17:28

Котюков Кирилл писал(а):Опережение зажигания в + после ВМТ . а все точки как в норме .

В настройках ДД в задержке вместо 1 поставте 0 и УОЗ будет до ВМТ
Вложения
AutoMan

Сообщения: 261
Зарегистрирован: 11 фев 2018, 16:28

Re: Анализ диаграммы ДД

Сообщение Котюков Кирилл » 30 апр 2018, 22:03

А зачем тогда там была задержка изначально ?
Котюков Кирилл

Сообщения: 110
Зарегистрирован: 10 апр 2018, 21:42

Re: Анализ диаграммы ДД

Сообщение Alex_42 » 30 апр 2018, 22:11

Котюков Кирилл писал(а):А зачем тогда там была задержка изначально ?

Это еще из ранних настроек тянулось (в паспорте на МРХ5700 время реакции указывалось равным 1 мс). Потом, поправили, после экспериментов с этим датчиком.
Alex_42

Сообщения: 3216
Зарегистрирован: 20 авг 2010, 16:47
Откуда: г.Анжеро-Судженск, Кемеровская обл.

Re: Анализ диаграммы ДД

Сообщение Котюков Кирилл » 30 апр 2018, 22:59

вот из той же оперы про 2115
по осмотру и на ощупь все в норме и по меткам

но все одно пропуски по всем цилиндрам и жалобы на расход на 1 литр больше не 7 а 8 с хвостиком .
и на заслонке 1.6 процентов обороты гуляют от 1000 до 1200 волнами (РХХ добавляет )
Вложения
опережение +0  смещен на 1 зуб.png
опережение +0 смещен на 1 зуб.png (51.37 Кб) Просмотров: 1194
алексей дд 3.rar
(481.02 Кб) Скачиваний: 177
Котюков Кирилл

Сообщения: 110
Зарегистрирован: 10 апр 2018, 21:42

Re: Анализ диаграммы ДД

Сообщение Котюков Кирилл » 30 апр 2018, 23:02

AutoMan писал(а):
Котюков Кирилл писал(а):Опережение зажигания в + после ВМТ . а все точки как в норме .

В настройках ДД в задержке вместо 1 поставте 0 и УОЗ будет до ВМТ


Изменил . Как теперь что бы все это заработало на старой осциллограмме снятой с задержкой 1 ?
Котюков Кирилл

Сообщения: 110
Зарегистрирован: 10 апр 2018, 21:42

Re: Анализ диаграммы ДД

Сообщение Котюков Кирилл » 06 май 2018, 04:11

что это ?
Вложения
Безымянный 2.png
Безымянный 2.png (61.98 Кб) Просмотров: 1100
Котюков Кирилл

Сообщения: 110
Зарегистрирован: 10 апр 2018, 21:42

След.
