Эффективность работы цилиндров

Сообщение mehanik » 25 мар 2018, 16:50

Здравствуйте!
Недавно купил диамаг-2 и стал пробовать работать с ним. Попробовал тест электропитание получилось, только вот на соболе 4*4 на скорой тест пошел только по минусу с плюсом не получалось, цеплял на все три плюсовых провода которые идут к лемме +.АКБ. Пробовал провести тест эффективности цилиндров на акценте тагаз не получается программа пишет не определен зубчатый диск, либо недостаточно искр, либо не видит падение оборотов двигателя. Все подключал как в справке, пробовал подключать ДПКВ и на 2 канал и на 1, вначале сигнал снимал линейкой тест не пошел, потом подключился иглой к ДПКВ картинка стала лучше, а тест все равно не получился. Также пробовал выделять участок осциллограммы маркерами все равно не идет. Сканером смотрел угол зажигания выставлял сам в программе, тогда программа не определила какой диск. Куда копать и что я делаю не так.
Также пробовал тест зажигание тоже получилось не понять что, при этом использовал датчик первого цилиндра от диско может здесь что не так.
Вложения

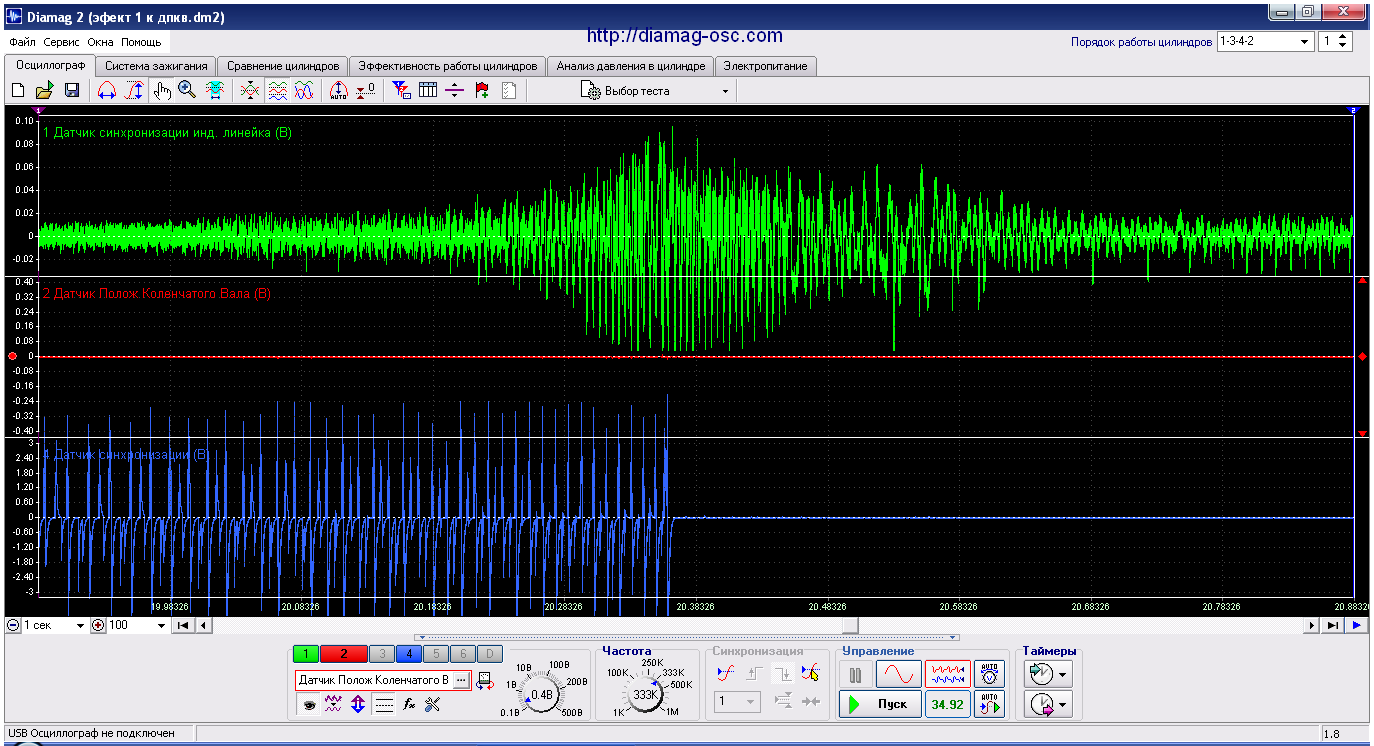

эффект тест 2.png
Эти файлы пробовал по другому сохранить не получается, это первая перегазовка
эффект тест 2.png (63.95 Кб) Просмотров: 1354

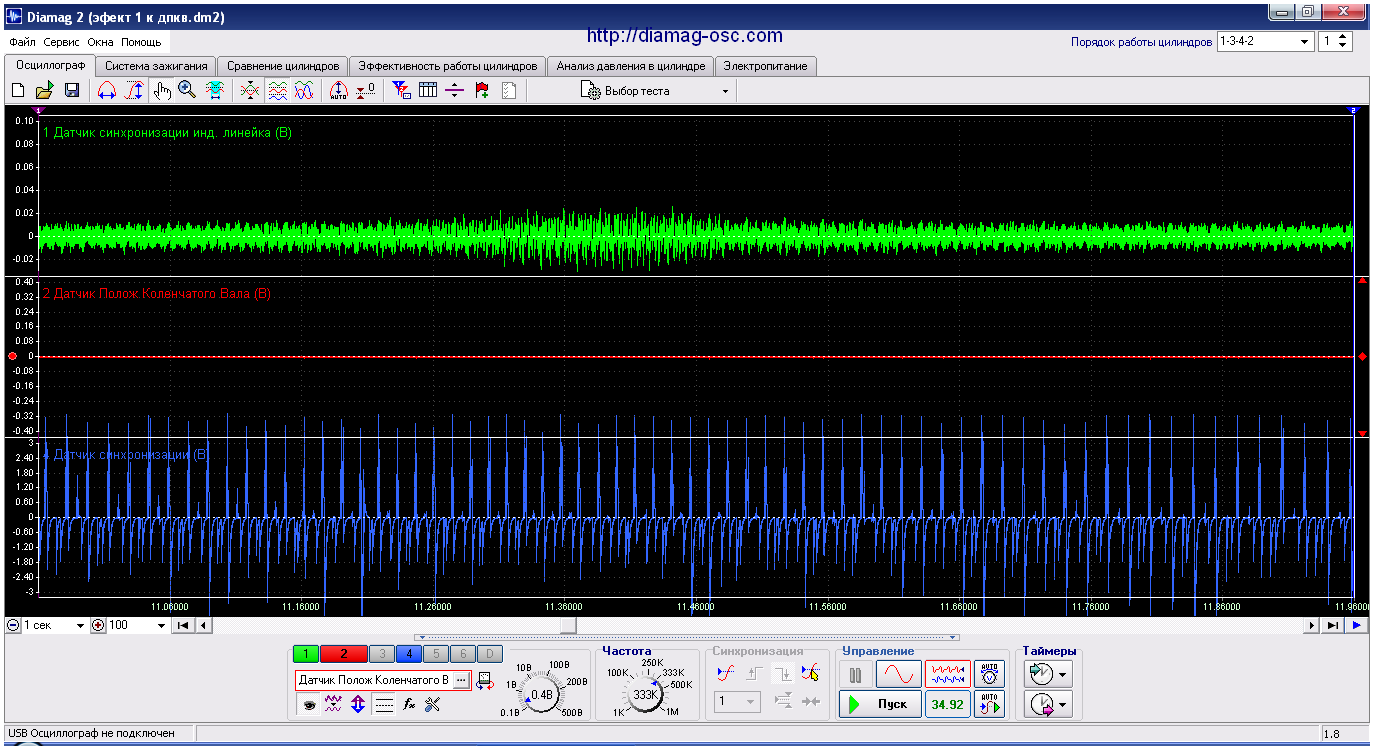

эффект тест1.png
эффект тест1.png (62.76 Кб) Просмотров: 1354
mehanik

Сообщения: 6
Зарегистрирован: 19 мар 2018, 19:54
Откуда: Свердловская область

Re: Эффективность работы цилиндров

Сообщение Alex_42 » 25 мар 2018, 17:41

Нет контакта с сигнальным проводом ДПКВ. Напряжение с ДПКВ на ХХ должно быть не менее 5 В
Alex_42

Сообщения: 3218
Зарегистрирован: 20 авг 2010, 16:47
Откуда: г.Анжеро-Судженск, Кемеровская обл.

Re: Эффективность работы цилиндров

Сообщение mehanik » 25 мар 2018, 20:08

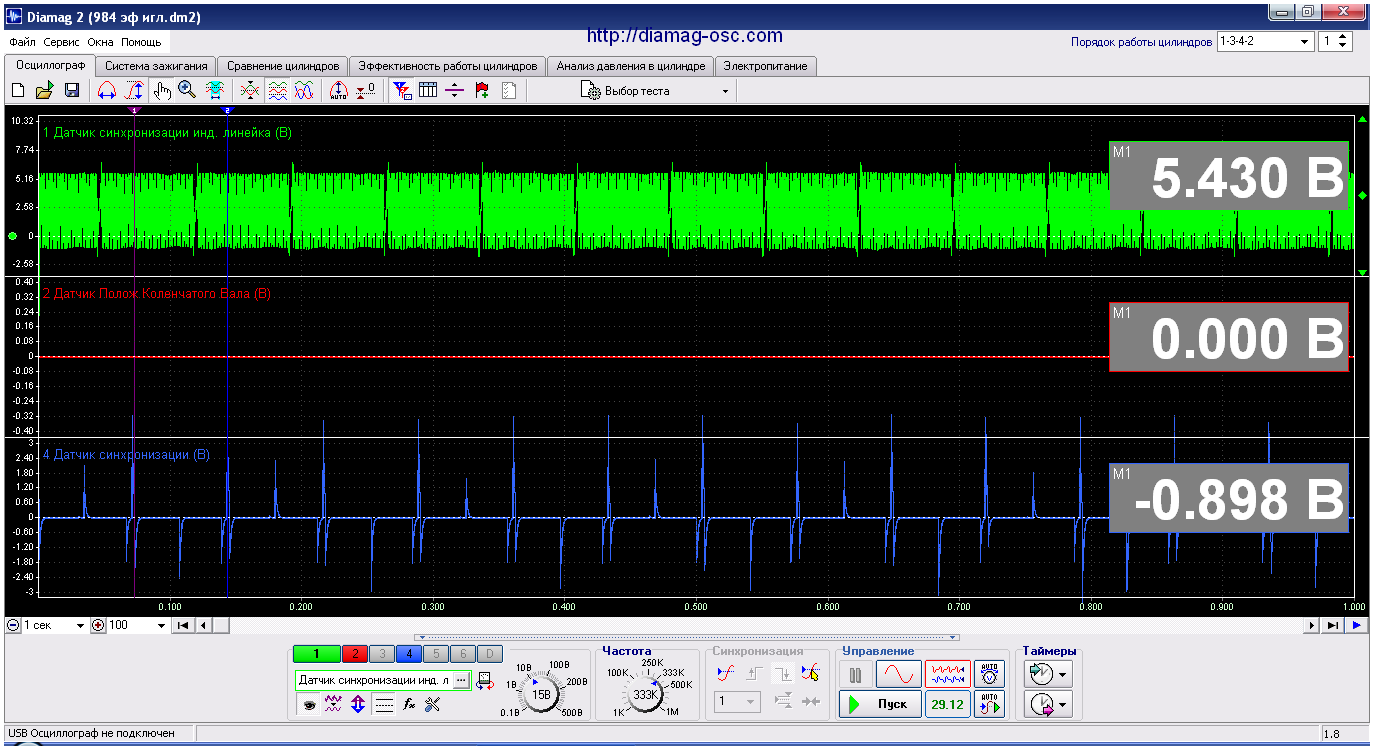

эфект маркер.png
Переснятый сигнал иглой
эфект маркер.png (61.82 Кб) Просмотров: 1321
переснял с иглой, все равно такая история.
mehanik

Сообщения: 6
Зарегистрирован: 19 мар 2018, 19:54
Откуда: Свердловская область

Re: Эффективность работы цилиндров

Сообщение mehanik » 25 мар 2018, 20:14

Забыл добавить снимал сигнал с нивы шевроле, сигнал был отличный но тест не получился.
mehanik

Сообщения: 6
Зарегистрирован: 19 мар 2018, 19:54
Откуда: Свердловская область

Re: Эффективность работы цилиндров

Сообщение mehanik » 25 мар 2018, 20:32

Забыл добавить при просмотре осциллограммы сигнал с ДПКВ на холостых прыгает до 1В с 5В, может быть это? причина не прохождения теста.
mehanik

Сообщения: 6
Зарегистрирован: 19 мар 2018, 19:54
Откуда: Свердловская область

Re: Эффективность работы цилиндров

Сообщение Alex_42 » 25 мар 2018, 20:32

mehanik писал(а):Забыл добавить снимал сигнал с нивы шевроле, сигнал был отличный но тест не получился.

Сигнал ДПКВ должен быть на канале Датчик положения коленчатого вала. Выберите тест Тест эффективности - инд. ДПКВ. Подключите правильно щупы, запустите двигатель, потом нажмите Пуск для записи сигналов. Дальше, перегазовки согласно методике проведения данного теста (см. справку к ПО).
Alex_42

Сообщения: 3218
Зарегистрирован: 20 авг 2010, 16:47
Откуда: г.Анжеро-Судженск, Кемеровская обл.

Re: Эффективность работы цилиндров

Сообщение mehanik » 25 мар 2018, 20:56

Понял спасибо, вечером или завтра буду пробовать.
mehanik

Сообщения: 6
Зарегистрирован: 19 мар 2018, 19:54
Откуда: Свердловская область

Re: Эффективность работы цилиндров

Сообщение mehanik » 26 мар 2018, 04:00

Сделал тест все получилось, еще раз спасибо за подсказку. К ДПКВ подключился через самодельный переходник
mehanik

Сообщения: 6
Зарегистрирован: 19 мар 2018, 19:54
Откуда: Свердловская область

Re: Эффективность работы цилиндров

Сообщение PxScc » 26 мар 2018, 23:23

На скорых стоят обычно по два аккумулятора поэтому у тебя тест электропитания и не прошел по плюсам
PxScc

Сообщения: 18
Зарегистрирован: 29 июн 2017, 13:55
Откуда: Шира Хакасия

Re: Эффективность работы цилиндров

Сообщение Котюков Кирилл » 18 апр 2018, 06:41

Доброго времени суток ) .Настал мой черед терзать вопросами вас.
ваз 2110 бош 1.5.4 83 . плохо заводится заведется едет )))))). Сделал тест эффективности .точнее делал его не раз .
и вот результаты .

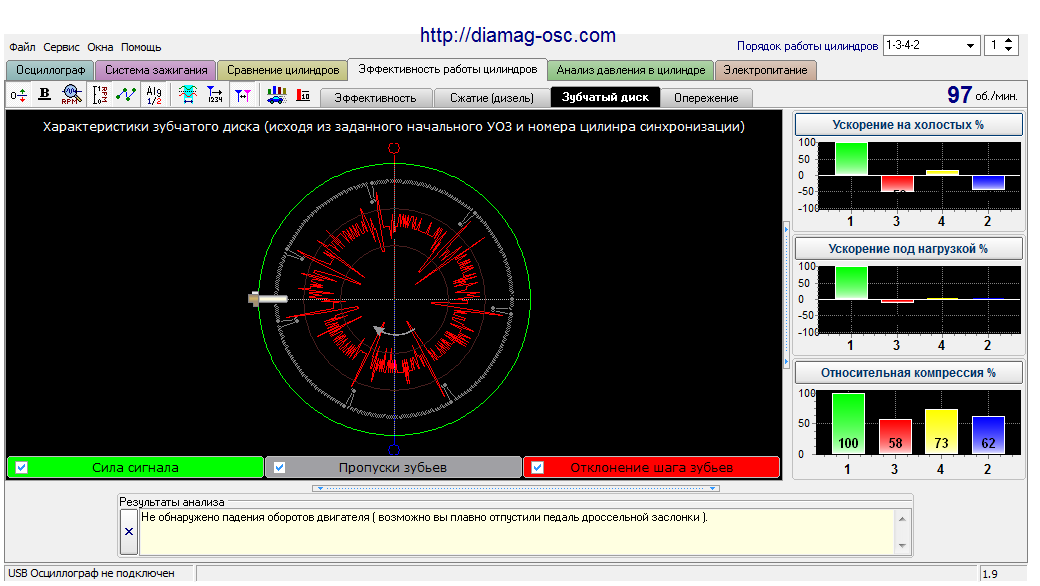

Напрашивается диск на замену ? провод датчика не экранирован .
Вложения

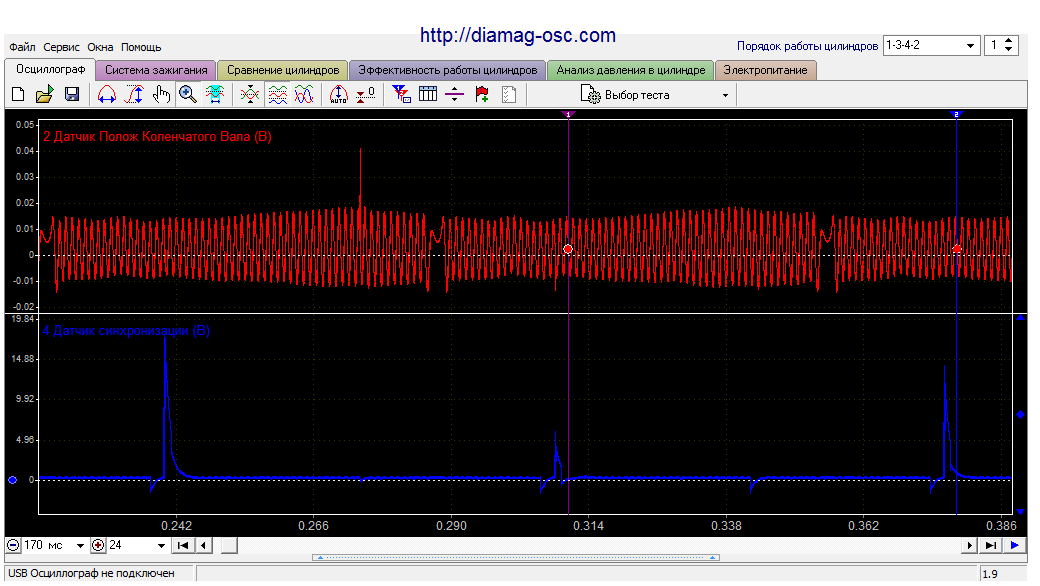

чудо 2.png
чудо 2.png (30.4 Кб) Просмотров: 1005
Котюков Кирилл

Сообщения: 110
Зарегистрирован: 10 апр 2018, 21:42
