дмрв DENSO. распиновка

Помощь начинающим диагностам.

дмрв DENSO. распиновка

Сообщение fonnikolas » 31 мар 2019, 21:30

Добрый вечер всем. Проблема с подключением к дмрв Denso. Может у кого есть распиновка или работал с японцами.Машина ТОйота вилл, двигатель 1 NZFE 2003 г.
Наобум потыкал иголкой, но что-то непонятное кажет.
fonnikolas

Сообщения: 35
Зарегистрирован: 19 фев 2019, 18:19
Откуда: Петропавловск-Камчатский

Re: дмрв DENSO. распиновка

Сообщение Дмитрий Ветер » 01 апр 2019, 23:36

В любой непонятной ситуации проверяй МАССУ
Дмитрий Ветер

Сообщения: 56
Зарегистрирован: 01 апр 2019, 12:17
Откуда: г Новосибирск Автоэлектроника Гибрид-Сервис

Re: дмрв DENSO. распиновка

Сообщение fonnikolas » 02 апр 2019, 08:50

Спасибо за отклик. Изучил. Такие мысли пришли в голову: пины E2-минуса, +В-базовое напряжение от ЭБУ, ТНА-какая-то температура и остается 3 пин, это наверное
сигнальный. Попробую сегодня с него снимать сигнал. Откуда брать массу или она идет через корпус прибора, ведь у нас нет щупов с минусовыми крокодилами?
fonnikolas

Сообщения: 35
Зарегистрирован: 19 фев 2019, 18:19
Откуда: Петропавловск-Камчатский

Re: дмрв DENSO. распиновка

Сообщение Дмитрий Ветер » 02 апр 2019, 10:43

Масса это корпус
В любой непонятной ситуации проверяй МАССУ
Дмитрий Ветер

Сообщения: 56
Зарегистрирован: 01 апр 2019, 12:17
Откуда: г Новосибирск Автоэлектроника Гибрид-Сервис

Re: дмрв DENSO. распиновка

Сообщение fonnikolas » 02 апр 2019, 14:14

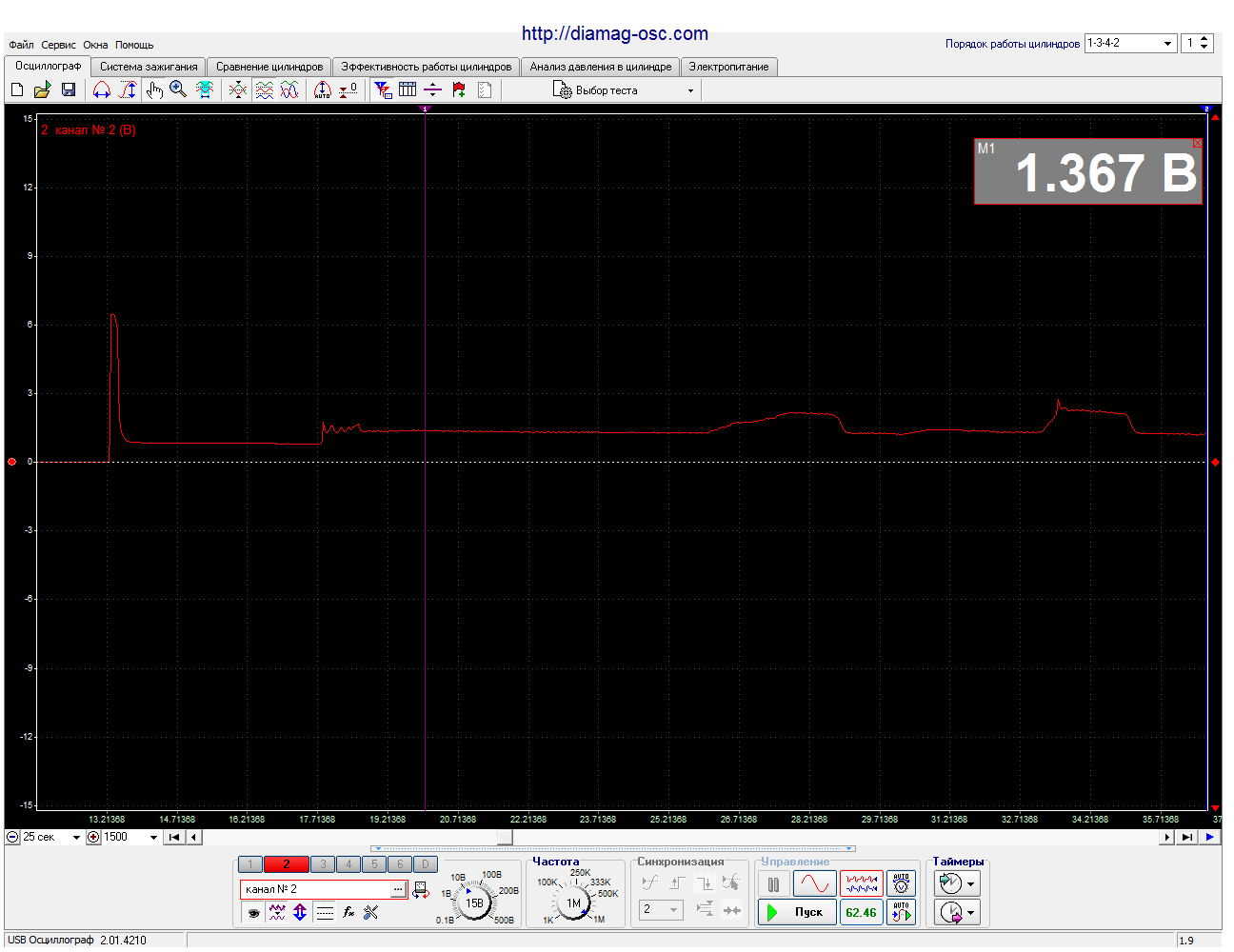

день добрый. понятно что масса это корпус, просто тут где-то вычитал: "...лучше брать массу непосредственно с общего провода данного датчика." Как - то не очень понял. Игла на сигнальный, масса-корпус прибора... Короче, сегодня снял пробу с третьего контакта дмрв следующим образом: подключил иглу к разъему дмрв, диапазон 5 вольт без автонастройки, запустил запись самописца, увидел начальное напряжение. Через 5 секунд завел двигатель, пошла какая-то запись. Она на скрине. Но как-то непохожа она на записи дмрв, которые видел здесь и вообще в сети. Везде картинки с бошевских дмрв, может денсо как-то по другому кажет?
Машина бегает нормально, однако расход явно увеличен. А вообще пробег 230 тысяч, пора уже косякам-то вылезать. Спасает японский внутренний рынок, пока ездит.
Вложения
Снимок экрана (49).png
Снимок экрана (49).png (61.76 Кб) Просмотров: 1690
fonnikolas

Сообщения: 35
Зарегистрирован: 19 фев 2019, 18:19
Откуда: Петропавловск-Камчатский

Re: дмрв DENSO. распиновка

Сообщение fonnikolas » 03 апр 2019, 10:03

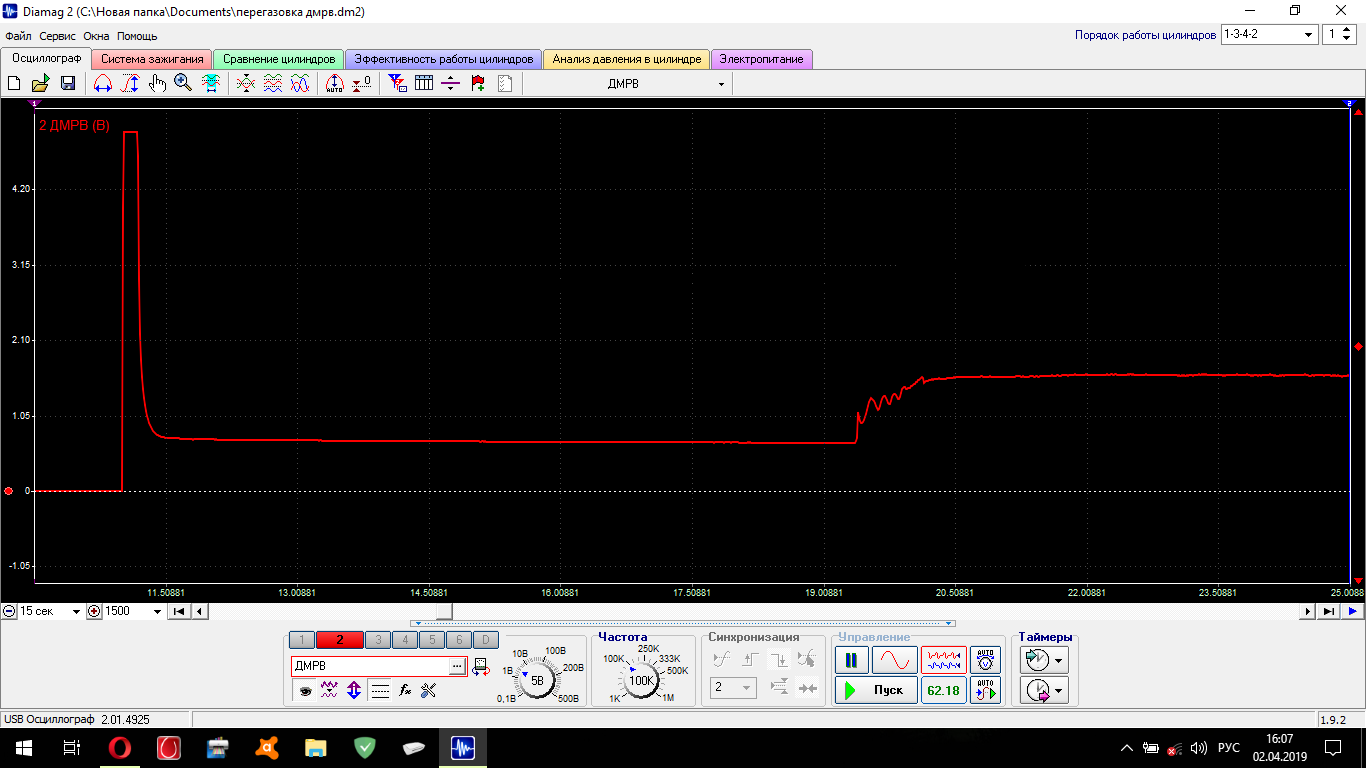

Снимок экрана (50).png
Снимок экрана (50).png (61.5 Кб) Просмотров: 1636
Тут еще файл, с перегазовкой. Он длинный поэтому из двух, с продолжением.
Вложения
Снимок экрана (51).png
Снимок экрана (51).png (63.68 Кб) Просмотров: 1636
fonnikolas

Сообщения: 35
Зарегистрирован: 19 фев 2019, 18:19
Откуда: Петропавловск-Камчатский

Re: дмрв DENSO. распиновка

Сообщение Дмитрий Ветер » 03 апр 2019, 16:30

Сделайте пожалуйста выкладку файла, если файл большой то воспользуйтесь архиватором.
В любой непонятной ситуации проверяй МАССУ
Дмитрий Ветер

Сообщения: 56
Зарегистрирован: 01 апр 2019, 12:17
Откуда: г Новосибирск Автоэлектроника Гибрид-Сервис

Re: дмрв DENSO. распиновка

Сообщение Дмитрий Ветер » 03 апр 2019, 19:04

Снял осцилку с исправного ДМРВ денсо правда субару 2.5 :lol:
Вложения
В любой непонятной ситуации проверяй МАССУ
Дмитрий Ветер

Сообщения: 56
Зарегистрирован: 01 апр 2019, 12:17
Откуда: г Новосибирск Автоэлектроника Гибрид-Сервис

Re: дмрв DENSO. распиновка

Сообщение Дмитрий Ветер » 03 апр 2019, 19:09

ммм да... фаил даже в сжатом состоянии много весит, так что вот вам куча картинок))) надеюсь что помог)
Вложения
перегазовка 2.png
перегазовка 2.png (40.45 Кб) Просмотров: 1601
перегазовка 1.png
перегазовка 1.png (41 Кб) Просмотров: 1601
Подъём оборотов до 3000 (плавно).png
Подъём оборотов до 3000 (плавно).png (41.46 Кб) Просмотров: 1601
В любой непонятной ситуации проверяй МАССУ
Дмитрий Ветер

Сообщения: 56
Зарегистрирован: 01 апр 2019, 12:17
Откуда: г Новосибирск Автоэлектроника Гибрид-Сервис

Re: дмрв DENSO. распиновка

Сообщение fonnikolas » 04 апр 2019, 08:35

добрый день, спасибо, Вы несомненно помогли. Я увидел, что правильно вычислил управляющий пин на датчике. Это уже радует. Вот про маркеры что-то забыл.
Надо учиться
fonnikolas

Сообщения: 35
Зарегистрирован: 19 фев 2019, 18:19
Откуда: Петропавловск-Камчатский
