Снятие осциллограммы токовыми клещами Хантек 65

Помощь начинающим диагностам.

Снятие осциллограммы токовыми клещами Хантек 65

Сообщение цемент » 11 мар 2020, 21:23

Доброго времени суток. При снятии осциллограмм тока программа показывает силу тока, уменьшенную в десять раз. Что я делаю не так?
цемент

Сообщения: 26
Зарегистрирован: 15 окт 2017, 20:34
Откуда: МСК

Re: Снятие осциллограммы токовыми клещами Хантек 65

Сообщение Виджар » 12 мар 2020, 04:24

..... этого никто не узнает, что не так. Напиши что меряешь, на каком диапазоне, покажи свои настройки для этих клещей.
Виджар

Сообщения: 1329
Зарегистрирован: 16 дек 2013, 00:24
Откуда: Белгородская обл.

Re: Снятие осциллограммы токовыми клещами Хантек 65

Сообщение цемент » 12 мар 2020, 19:57

Виджар писал(а):..... этого никто не узнает, что не так. Напиши что меряешь, на каком диапазоне, покажи свои настройки для этих клещей.

Настройки выставлял по-разному, всегда результат один и тот же. Меряю лампу дальнего света, подключаю от лабораторника. Лабораторник показывает 5 Ампер а Диамаг показывае 0,5Ампер. Подключаю бензонас, лабораторник показывает ток 2А, а осциллограф- 0,2А. К сожаления, файл со снимком рабочего стола с открытой программой где видно настройки всавить не получается.
цемент

Сообщения: 26
Зарегистрирован: 15 окт 2017, 20:34
Откуда: МСК

Re: Снятие осциллограммы токовыми клещами Хантек 65

Сообщение yunik » 12 мар 2020, 21:30

цемент писал(а):......... Что я делаю не так?

Вы же понимаете, что пока не покажете настройки с которыми проводилась работа и осциллограмму мы не сможем понять что у вас пошло не так.

цемент писал(а):..........Лабораторник показывает 5 Ампер а Диамаг показывае 0,5Ампер. Подключаю бензонас, лабораторник показывает ток 2А, а осциллограф- 0,2А. ....

Если предположить что - Тип преобразования - Линейное было отключено и при включенном положении на токовых клещах - 1mV/100mA осциллограф показал бы не в Амперах а в Вольтах но и при этом цифры должны были быть другими при 5А = 0.050, при 2А = 0.020, но так как в настройках установлена единица измерения ...А.. вы бы могли думать что видите показания в Амперах (но они в Вольтах).

цемент писал(а):.......... К сожаления, файл со снимком рабочего стола с открытой программой где видно настройки всавить не получается.

Скриншот должен без проблем загрузится на форум, но если не получается всегда можно разместить его на облаке а здесь ссылку для доступа.
yunik

Сообщения: 653
Зарегистрирован: 08 фев 2017, 20:17
Откуда: СК

Re: Снятие осциллограммы токовыми клещами Хантек 65

Сообщение yunik » 12 мар 2020, 22:05

цемент писал(а):..........Лабораторник показывает 5 Ампер а Диамаг показывае 0,5Ампер. Подключаю бензонас, лабораторник показывает ток 2А, а осциллограф- 0,2А. ....

Что то я не сразу обратил внимание что реч идет о Хантек 65 (спутал с Хантек 650).

В таком случаи всё так и есть, если на токовых клещах установлен режим 1mV/10mA - а в настройках Тип преобразования - Линейное было отключено - осциллограф так и покажет как вы это видите. Но как написал выше, вы будете видеть показатели в Амперах, а на самом деле они в вольтах.

Включите в настройках - Тип преобразования - Линейное и всё должно стать нормально.
yunik

Сообщения: 653
Зарегистрирован: 08 фев 2017, 20:17
Откуда: СК

Re: Снятие осциллограммы токовыми клещами Хантек 65

Сообщение цемент » 12 мар 2020, 22:21

yunik писал(а):
цемент писал(а):..........Лабораторник показывает 5 Ампер а Диамаг показывае 0,5Ампер. Подключаю бензонас, лабораторник показывает ток 2А, а осциллограф- 0,2А. ....

Что то я не сразу обратил внимание что реч идет о Хантек 65 (спутал с Хантек 650).

В таком случаи всё так и есть, если на токовых клещах установлен режим 1mV/10mA - а в настройках Тип преобразования - Линейное было отключено - осциллограф так и покажет как вы это видите. Но как написал выше, вы будете видеть показатели в Амперах, а на самом деле они в вольтах.

Включите в настройках - Тип преобразования - Линейное и всё должно стать нормально.

Спасибо, сейчас попробую. А вольты на втором канале показывает корректно 13 Вольт
цемент

Сообщения: 26
Зарегистрирован: 15 окт 2017, 20:34
Откуда: МСК

Re: Снятие осциллограммы токовыми клещами Хантек 65

Сообщение yunik » 12 мар 2020, 22:42

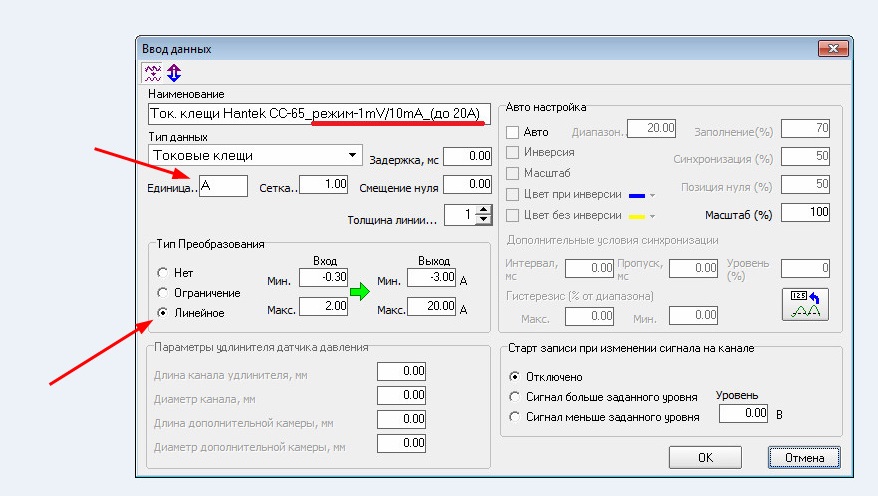

Смотрите по скриншоту ниже настройки для режима 1mV/10mA (до 20 Ампер), тип преобразования должен быть включён - Линейное (нижняя стрелка), если будет включён - Ограничение или - Нет осциллограф будет показывать сигнал снятый токовыми клещами в Вольтах но в поле канала всё будет отображаться в Амперах так как в настройках установлена - Единица ....А... (верхняя стрелка).

yunik

Сообщения: 653
Зарегистрирован: 08 фев 2017, 20:17
Откуда: СК

Re: Снятие осциллограммы токовыми клещами Хантек 65

Сообщение цемент » 12 мар 2020, 23:30

[quote="yunik"]Смотрите по скриншоту ниже настройки для режима 1mV/10mA (до 20 Ампер), тип преобразования должен быть включён - Линейное (нижняя стрелка), если будет включён - Ограничение или - Нет осциллограф будет показывать сигнал снятый токовыми клещами в Вольтах но в поле канала всё будет отображаться в Амперах так как в настройках установлена - Единица ....А... (верхняя стрелка).

Спасибо большое, заработало как надо. А можно эти настройки сохранить, чтоб не вбивать их каждый раз?
цемент

Сообщения: 26
Зарегистрирован: 15 окт 2017, 20:34
Откуда: МСК

Re: Снятие осциллограммы токовыми клещами Хантек 65

Сообщение yunik » 13 мар 2020, 04:11

цемент писал(а):.... А можно эти настройки сохранить, чтоб не вбивать их каждый раз?

Это можно сделать и в справке есть об этом информация.
На мой взгляд самый удобный вариант сохранять настройки в списке - Типы данных, это позволяет быстро скомбинировать любой тест по своим требованиям или добавить к уже имеющимся настройкам тестов на свободные каналы возможность записи дополнительных сигналов.
По скриншотам покажу как это сделать на примере токовых клещей. -

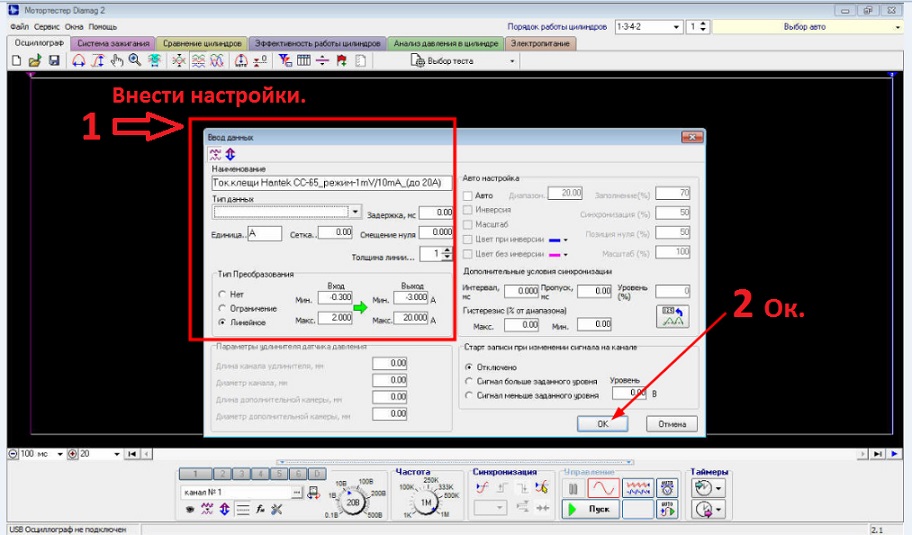

Нажимаем кнопку открытия списка - Типы данных и в меню типы данных нажимаем - Добавить новый тип данных, откроется окно - Ввод данных куда вносим необходимые настройки для работы с токовыми клещами.



На этом примере я внесу настройки для работы в диапазоне от - -3 до 20 Ампер для режима -1mV/10mA, при необходимости настройки могут быть другими в пределах диапазона измерения токовых клещей.
После внесения настроек не забываем нажать на кнопку сохранения, закрываем меню -

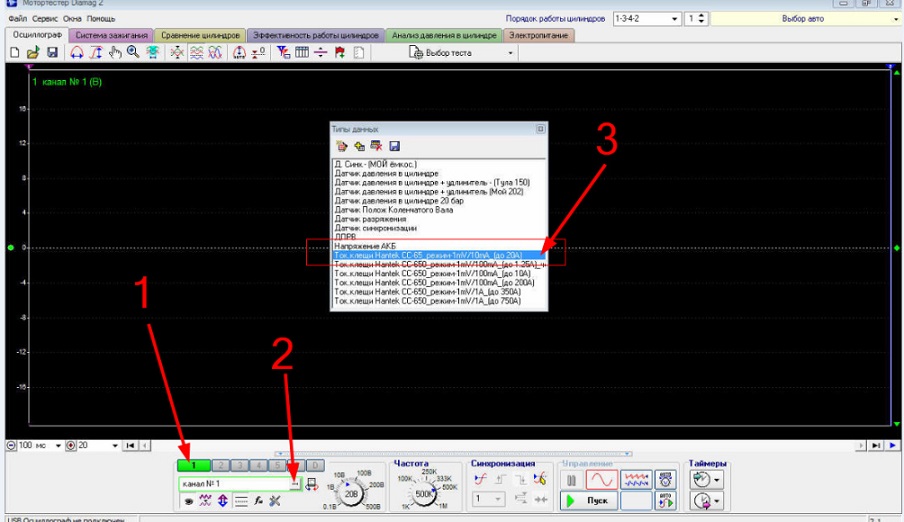

Что бы создать свой тест для работы с токовыми клещами, активируем нажатием на кнопку один из каналов осциллографа, после с ново нажимаем на кнопку открытия списка - Типы данных и в меню (двойным нажатием) выбираем созданную нами настройку для токовых клещей - Ток.клещи Hantek CC-65_режим-1mV/10mA_(до 20А).


Вероятно что в тесте понадобится второй канал для измерения напряжения, для этого активируем нажатием на кнопку ещё один из каналов осциллографа, и с ново нажимаем на кнопку открытия списка - Типы данных и в меню (двойным нажатием) выбираем настойку под названием - Напряжение АКБ, если у вас нет такой настройки её можно создать самому.

yunik

Сообщения: 653
Зарегистрирован: 08 фев 2017, 20:17
Откуда: СК

Re: Снятие осциллограммы токовыми клещами Хантек 65

Сообщение yunik » 13 мар 2020, 04:12

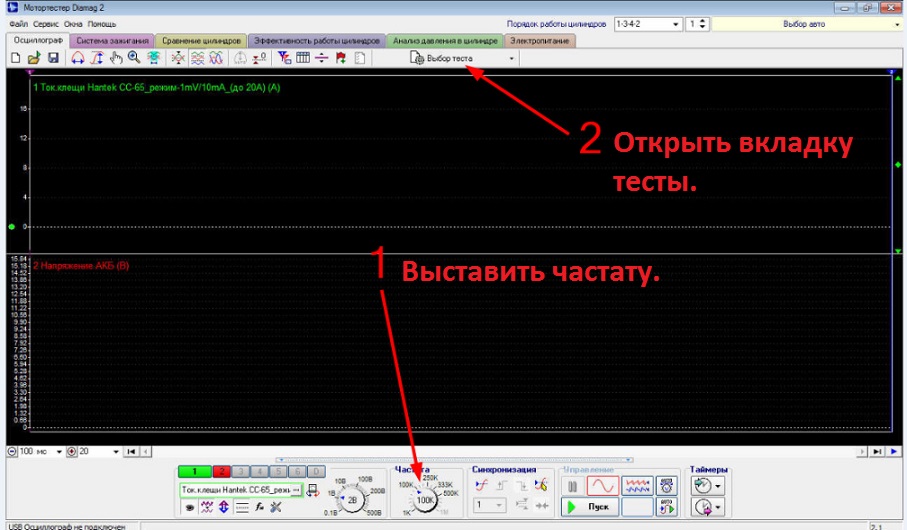

Выставляем частоту дискретизации (чем больше частота тем тяжелее осциллограмма) и сохраняем наш тест.

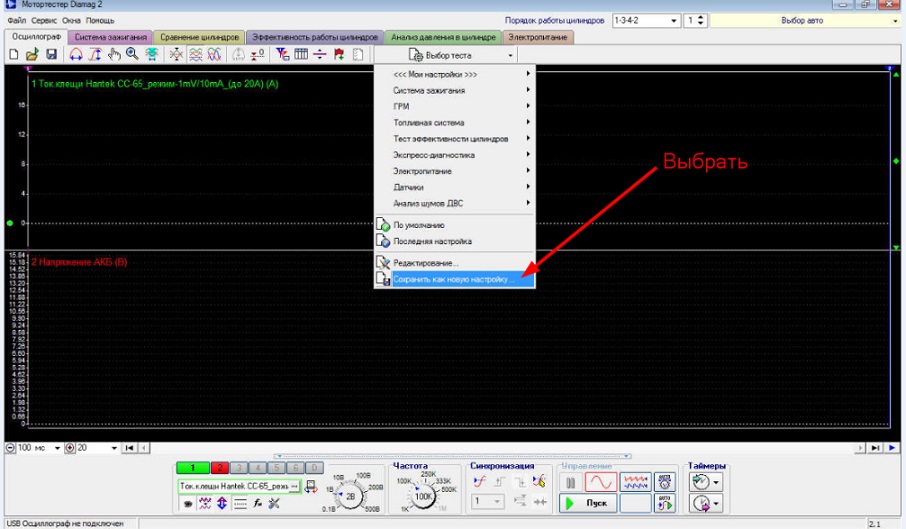

Для сохранения раскрываем меню - Выбор теста и нажимаем на вкладку - Сохранить как новую настройку, откроется меню со списком категорий в которой можно сохранить настройку, так же возможно создать свою папку для сохранения. Нажимаем - Добавить, выделяем новую появившеюся категорию и прописываем для её название. Дважды нажимаем по созданной категории.




В появившемся окне - Сохранение настроек нужно вписать наименование созданного теста и нажать Ок. для сохранения, после чего настройки нового теста будут сохранены.


yunik

Сообщения: 653
Зарегистрирован: 08 фев 2017, 20:17
Откуда: СК
