Первая осциллограмма

Помощь начинающим диагностам.

Первая осциллограмма

Сообщение Backer » 17 мар 2020, 06:18

Здравствуйте. Снял свою первую осциллограмму с Ваз 21074. Система DIS. Разбираюсь,но пока как то не очень. Подскажите на этом примере что не так. Затухания не увидел ,кВ и мс не те.https://yadi.sk/d/Mxvte_xrCyxv4wСпасибо
Backer

Сообщения: 21
Зарегистрирован: 27 фев 2020, 01:13

Re: Первая осциллограмма

Сообщение zhikller » 17 мар 2020, 07:06

смотрите первую свечу и вв провод на наличие угольных дорожек и сделайте меньше зазор на свече и попробуй подкинуть другую катушку у тебя малое время горения искры
zhikller

Сообщения: 2
Зарегистрирован: 02 окт 2019, 05:09

Re: Первая осциллограмма

Сообщение Backer » 17 мар 2020, 15:28

Спасибо за уделенное время. Буду менять по порядку и сравнивать.
Backer

Сообщения: 21
Зарегистрирован: 27 фев 2020, 01:13

Re: Первая осциллограмма

Сообщение Alex_DFX » 18 мар 2020, 02:42

Backer писал(а):Здравствуйте. Снял свою первую осциллограмму с Ваз 21074. Система DIS. Разбираюсь,но пока как то не очень. Подскажите на этом примере что не так. Затухания не увидел ,кВ и мс не те.https://yadi.sk/d/Mxvte_xrCyxv4wСпасибо

Верно затуханий нет вообще.Похоже на межвитковое кз обмотки (нужно проверять) Зазор уменьшать не надо - просто проверьте, чтобы был 1мм. Снимите осциллограмму тока по первичке на модуле, посмотрите как поднимается ток во время насыщения катушки.
Александр. M104.992 on HFM
Alex_DFX

Сообщения: 284
Зарегистрирован: 24 янв 2018, 01:45
Откуда: г.Рубцовск, Алтайский край

Re: Первая осциллограмма

Сообщение vipon951 » 18 мар 2020, 17:10

Затухания есть! А вот то, что "нулевая линия 1-го и 2-го цилиндров поднята, возможно, связанно с плохой массой.
Вложения

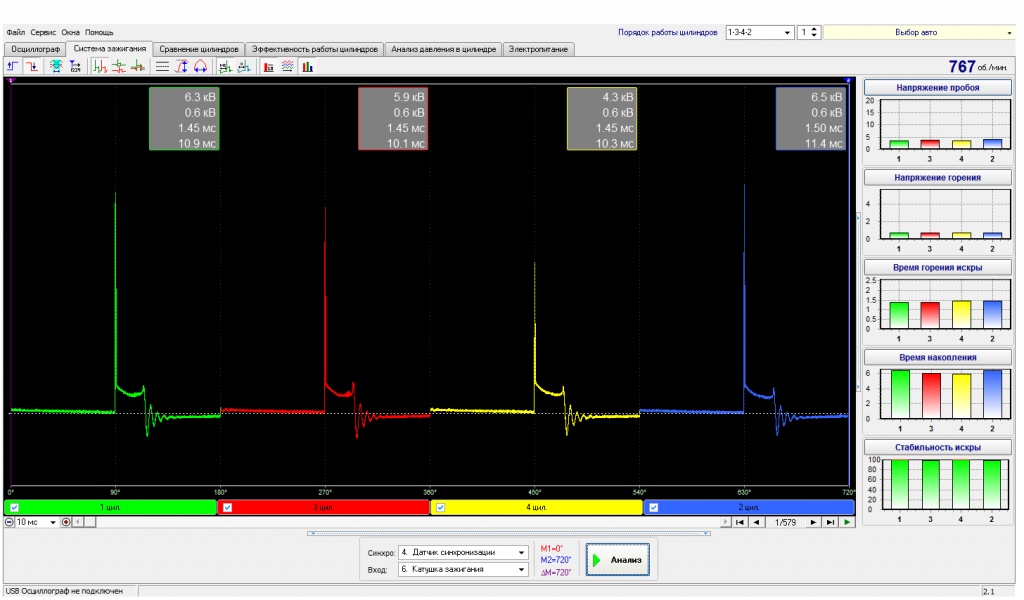

Diamag 2 (лелик.dm2).png
Diamag 2 (лелик.dm2).png (166.51 Кб) Просмотров: 7512
vipon951

Сообщения: 34
Зарегистрирован: 11 дек 2019, 23:29

Re: Первая осциллограмма

Сообщение Alex_DFX » 19 мар 2020, 00:21

Это пародия на затухания
Последний раз редактировалось Alex_DFX 19 мар 2020, 00:24, всего редактировалось 1 раз.
Александр. M104.992 on HFM
Alex_DFX

Сообщения: 284
Зарегистрирован: 24 янв 2018, 01:45
Откуда: г.Рубцовск, Алтайский край

Re: Первая осциллограмма

Сообщение Alex_DFX » 19 мар 2020, 00:21

А вот настоящие затухания
Вложения
Александр. M104.992 on HFM
Alex_DFX

Сообщения: 284
Зарегистрирован: 24 янв 2018, 01:45
Откуда: г.Рубцовск, Алтайский край

Re: Первая осциллограмма

Сообщение Alex_DFX » 19 мар 2020, 00:31

При диагностике цепей питания системы зажигания в том числе и массы можно ознакомиться со статьями https://chiptuner.ru/content/a-pahomov-ignition-diag-1/
https://chiptuner.ru/content/a-pahomov-ignition-diag-2/
Александр. M104.992 on HFM
Alex_DFX

Сообщения: 284
Зарегистрирован: 24 янв 2018, 01:45
Откуда: г.Рубцовск, Алтайский край

Re: Первая осциллограмма

Сообщение Alex_DFX » 19 мар 2020, 00:35

данное смещение это скорее всего это заброс заряда на поверхность провода
Александр. M104.992 on HFM
Alex_DFX

Сообщения: 284
Зарегистрирован: 24 янв 2018, 01:45
Откуда: г.Рубцовск, Алтайский край

Re: Первая осциллограмма

Сообщение Backer » 19 мар 2020, 02:27

Поставили новые свечи. На четвертом цилиндре провод в окисле.Менять не стал (хозяин). Вот что вышло https://yadi.sk/d/pPf1mj4Q8b0v6w
Backer
