Mercedes w203 200K пропуски в первом цилиндре

Сообщение Владислав » 04 апр 2023, 07:29

Доброго времени суток.

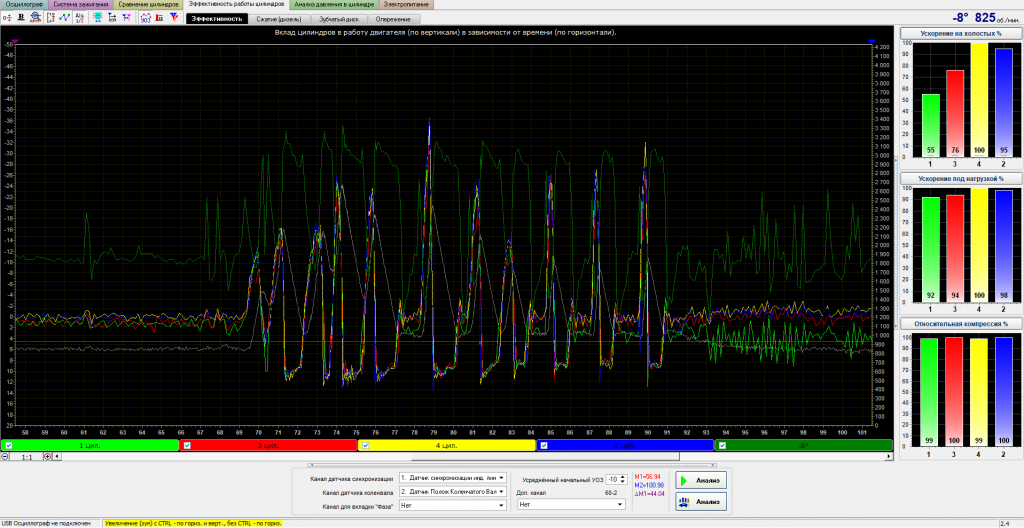

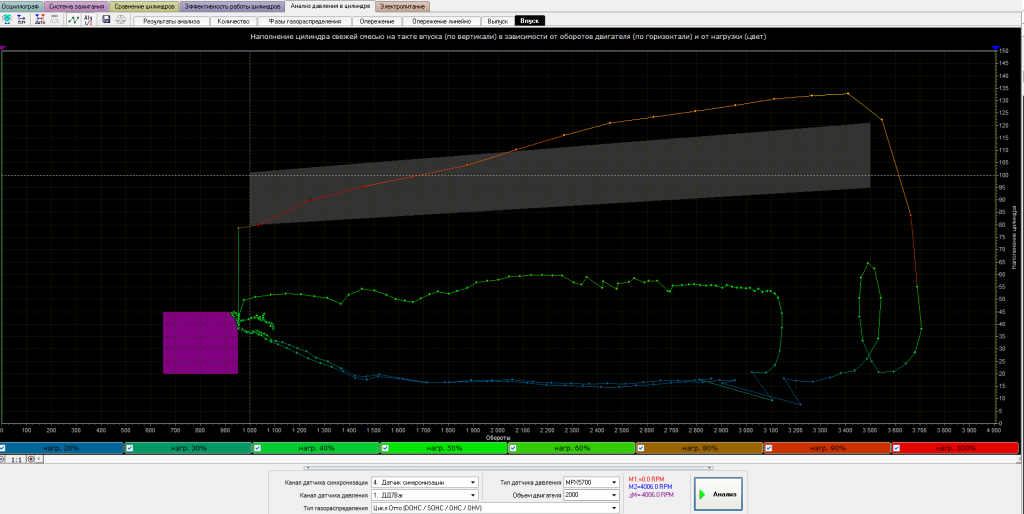

Mercedes w203 200K. Двигатель бензин, механический компрессор. Автомобиль был куплен владельцем в таком состоянии, предыстории нет. Слабая эффективность работы 1-го цилиндра + периодические пропуски, но не всегда, на скриншоте видно. Подсоса возле 1-го цилиндра нет, форсы местами меняли - картина такая же. Осиллограммы прилагаю. Прошу помощи в анализе осциллограмм. https://disk.yandex.ru/d/s2rkQwv1QMchWQ
Вложения
Владислав

Сообщения: 48
Зарегистрирован: 23 авг 2015, 19:53

Re: Mercedes w203 200K пропуски в первом цилиндре

Сообщение Виджар » 05 апр 2023, 06:08

Привет. Предполагаю что компенсатор косячит. Вот к примеру Opel ... после перегазовок троит. Видно как "отлетают" цилиндры 2-3. Неисправны компенсаторы ... присутствовал при разборке движка у мотористов.
Вложения
опель компенсатор.png
опель компенсатор.png (200.91 Кб) Просмотров: 6613
Виджар

Сообщения: 1419
Зарегистрирован: 16 дек 2013, 00:24
Откуда: Белгородская обл.

Re: Mercedes w203 200K пропуски в первом цилиндре

Сообщение Владислав » 05 апр 2023, 21:22

Виджар писал(а):Привет. Предполагаю что компенсатор косячит. Вот к примеру Opel ... после перегазовок троит. Видно как "отлетают" цилиндры 2-3. Неисправны компенсаторы ... присутствовал при разборке движка у мотористов.

Спасибо. А какие компенсаторы были неисправны? Впуск или выпуск? Уже успели заменить компенсаторы и рокеры на выпуске - не помогло. Головку поднимали, там тоже ничего критического не обнаружили.
Владислав

Сообщения: 48
Зарегистрирован: 23 авг 2015, 19:53

Re: Mercedes w203 200K пропуски в первом цилиндре

Сообщение Serg57i » 06 апр 2023, 05:32

На графике эффективности заметно, как неисправность первого (скорее всего - неплотность) пргрессирует с нагревом двигателя. Также - на диаграмме фаз выпуск как-то слишком издалека плавно открывается. По этим признакам можно предположить следующее.Если бы не было гидриков - я бы сказал, что очень мал зазор на выхлопе.Как привязать это к гидрикам - возможно просажен один из выпускных клапанов первого. Если при разборке это уже проверяли - можете кинуть в меня камень...

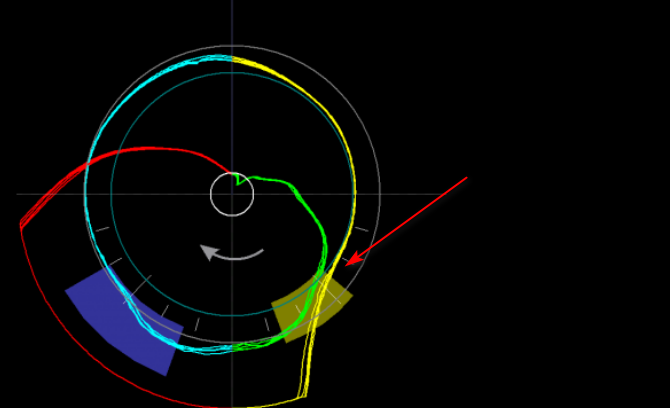

Намек выпуска.png
Намек выпуска.png (50.27 Кб) Просмотров: 6529


Мысли по графику ЭРЦ.png
Мысли по графику ЭРЦ.png (135.8 Кб) Просмотров: 6529
Serg57i

Сообщения: 1444
Зарегистрирован: 19 фев 2014, 23:53
Откуда: Рязань

Re: Mercedes w203 200K пропуски в первом цилиндре

Сообщение Виджар » 06 апр 2023, 16:40

Serg57i писал(а):....возможно просажен один из выпускных клапанов первого. Если при разборке это уже проверяли - можете кинуть в меня камень...

.... возможно и такое. Ну и обычно это никто не проверяет ... сколько уже было "стычек" с мотористами. Говоришь, ну вам же виднее ...ищите, косяк вот в этом цилиндре. А они уже все сделали, и направляющие поменяли, и клапана притерли (поменяли) и гидрики в порядке. Но вот никто никогда не проверяет просаженное седло. А если машинка ездила на газе, то в двойне надо к этому присматриваться..)))
Виджар

Сообщения: 1419
Зарегистрирован: 16 дек 2013, 00:24
Откуда: Белгородская обл.

Re: Mercedes w203 200K пропуски в первом цилиндре

Сообщение Моторспец » 06 апр 2023, 20:03

Привет!
Дымни в 1 цил, ВМТ такт сжатия, и смотри дым из глушака или Выкрути Лямбду. Сравни с 4 м цилиндром.
Раз пропуски то есть, то нет, возможно втулка вып клапана.
Можно рассухарить вып клапан на авто и пошатать клапан во втулке, сравнить с вып клапаном 4 цилиндра. Не урони клапан в цилиндр.

Так по пути можно и выступание клапанов замерить. Если в 1ом выступание больше, торцони торец клапана.
Моторспец.РФ тут мы
Моторспец

Сообщения: 236
Зарегистрирован: 07 сен 2021, 07:27
Откуда: Дмитров, Мос. обл.

Re: Mercedes w203 200K пропуски в первом цилиндре

Сообщение Владислав » 10 апр 2023, 03:45

Motorspets писал(а):Привет!
Дымни в 1 цил, ВМТ такт сжатия, и смотри дым из глушака или Выкрути Лямбду. Сравни с 4 м цилиндром.
Раз пропуски то есть, то нет, возможно втулка вып клапана.
Можно рассухарить вып клапан на авто и пошатать клапан во втулке, сравнить с вып клапаном 4 цилиндра. Не урони клапан в цилиндр.

Так по пути можно и выступание клапанов замерить. Если в 1ом выступание больше, торцони торец клапана.

Если бы можно было "дымнуть" во время работы двигателя, то так бы и сделал). Но по CSS видно, что какое-то время работает почти идеально, пока что-то не нагреется или ,например, не провернется (клапан). Поэтому стоит только заглушить мотор ненадолго и завести, то сразу может и нормально работать. Один из выпускных клапанов тяжело вынимался, при разборке и в канале этого клапана много не сгоревшего масла, как будто он не работал.
А зачем измерять выступание? Гидрики же должны всё компенсировать. Мотор разбирал и собирал моторист. Всё с его слов.
Владислав

Сообщения: 48
Зарегистрирован: 23 авг 2015, 19:53

Re: Mercedes w203 200K пропуски в первом цилиндре

Сообщение Владислав » 10 апр 2023, 04:07

Serg57i писал(а):На графике эффективности заметно, как неисправность первого (скорее всего - неплотность) пргрессирует с нагревом двигателя. Также - на диаграмме фаз выпуск как-то слишком издалека плавно открывается. По этим признакам можно предположить следующее.Если бы не было гидриков - я бы сказал, что очень мал зазор на выхлопе.Как привязать это к гидрикам - возможно просажен один из выпускных клапанов первого. Если при разборке это уже проверяли - можете кинуть в меня камень...

Намек выпуска.png


Мысли по графику ЭРЦ.png

А каким образом просаженный клапан может повлиять на работу, в двигателе с гидриками?
Владислав

Сообщения: 48
Зарегистрирован: 23 авг 2015, 19:53

Re: Mercedes w203 200K пропуски в первом цилиндре

Сообщение Моторспец » 10 апр 2023, 06:48

Клапан "вбивается" в седло, приближается к кулачку распреда, выбирает рабочий диапазон гидрика, гидрик становится просто жесткой железкой и не когда то дает закрыть клапан.
Моторспец.РФ тут мы
Моторспец

Сообщения: 236
Зарегистрирован: 07 сен 2021, 07:27
Откуда: Дмитров, Мос. обл.

Re: Mercedes w203 200K пропуски в первом цилиндре

Сообщение Владислав » 14 апр 2023, 05:10

Вопрос решили. Заменили выпускной распредвал. Были подъедены кулачки. Не понятно как это могло повлиять. Тест эффективности не делал после ремонта, но моторист говорит пропуски ушли.
Владислав

Сообщения: 48
Зарегистрирован: 23 авг 2015, 19:53
